| Количество: | |
|---|---|
Промышленность точных измерений
Ветроэнергетика
Шпиндельная промышленность
Аэрокосмическая промышленность
| Закрытый поворотный стол статического давления | Шпиндель шлифовального круга (масляный радиатор) |
Линейка решетки по оси X | Постоянный магнит с большим крутящим моментом (включая водяной охладитель) |
Система Сименс 828D | Поворотная гидростанция (маслорадиатор) |
смазочное устройство для линейных направляющих и ШВП | Электрический шкаф (включая кондиционер) |
Блок фильтрации воздуха | Резервуар для охлаждающей воды с магнитной рулонной бумажной лентой |
Одноточечный алмазный комод для ручек | Фланец шлифовального круга и балансировочная стойка |
Полностью закрытая защита | Водяной пистолет, воздушный пистолет |
| Роликовый комод | Присоска с электропостоянным магнитом |
| Полузакрытая охрана | Комод по дуге окружности |
| УВД | линейка решетки оси Z |
| Автоматическое измерительное устройство | Устройство масляного тумана |

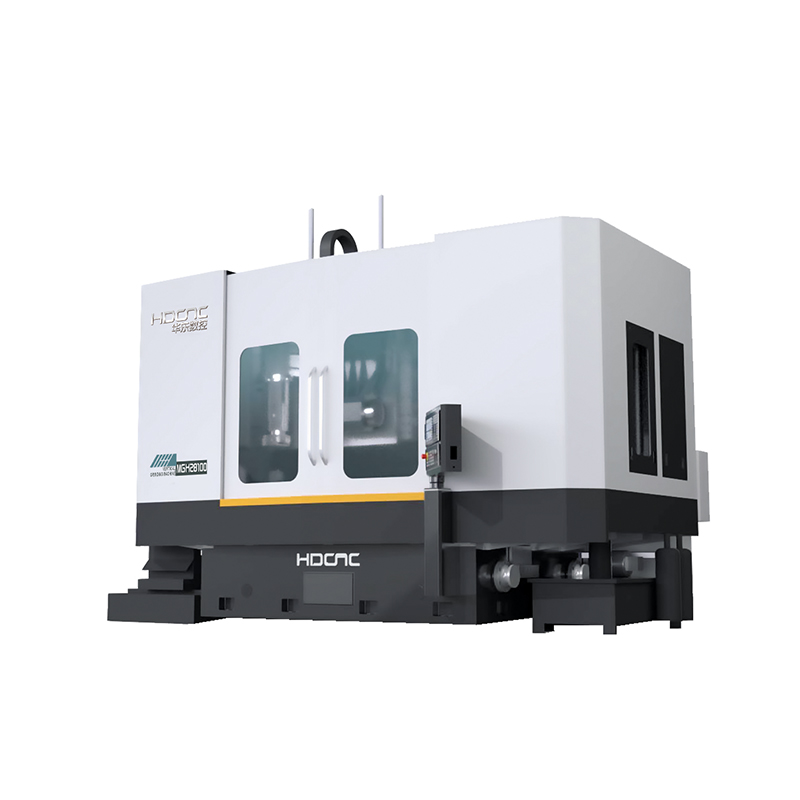

Модель Элемент | единица | МГК2860 | МГК2880 | МГК28100 | МГК28100Н | МГК28125 | МГК28160 | МГК28200 |
Мощность обработки | ||||||||
Максимальный диаметр шлифования заготовки | мм | 750 | 850 | 1100 | 1100 | 1350 | 1800 | 2200 |
Максимальная высота заготовки | мм | 400 | 400 | 500 | 1000 | 500 | 550 | 550 |
Минимальное шлифование внутреннего отверстия | мм | 60 | 60 | 100 | 250 | 100 | 350 | 350 |
Максимальная несущая способность верстака | кг | 600 | 800 | 2000 | 2000 | 2500 | 3000 | 5000 |
Рабочий стол | ||||||||
Диаметр рабочего стола | мм | 600 | 800 | 1000 | 1000 | 1250 | 1600 | 2000 |
Скорость рабочего стола | об/мин | 200 | 200 | 60 | 60 | 60 | 50 | 40 |
Точность вращения | мм | 0.0015 | 0.0015 | 0.002 | 0.002 | 0.002 | 0.003 | 0.003 |
шпиндель | ||||||||
Максимальная скорость шпинделя вертикального шлифовального круга | об/мин | 10000 | 10000 | 7000 | 6000 | 7000 | 3000 | 3000 |
Мощность шпинделя вертикального шлифовального круга | кВт | 11 | 11 | 15 | 15 | 15 | 18.5 | 22 |
Максимальная скорость шпинделя горизонтального шлифовального круга | об/мин | - | - | 2500 | - | 2500 | 2000 | 2000 |
Мощность шпинделя горизонтального шлифовального круга | кВт | 11 | 11 | 15 | 15 | |||
1. Принять высокоточный закрытый поворотный стол со статическим давлением и прямой привод двигателя с постоянным магнитом с высоким крутящим моментом, с большой несущей способностью и стабильной работой;Точность вращения стола (осевая/радиальная) ≤2 мкм
2. Высокопрочная лестничная стеновая балка и усиленное основание с полной контактной структурой, чтобы обеспечить высокую жесткость машины, хорошую точность удержания;
3. Использование прецизионного подшипникового шпинделя NSK (осевой/радиальный ≤2 мкм), вертикального и горизонтального двойного шпинделя для удовлетворения различных требований обработки;Опционально со шпинделем из высокоточного динамического и статического шпинделя (осевой/радиальный ≤1 мкм) для удовлетворения потребностей высокоточной обработки;
4. Использование импортного высокоточного роликового направляющего ролика большого размера SCHNEEBERGER, стандарт оси X с решетчатой линейкой FAGOR;
5. Система подачи масла поворотного стола, моментный двигатель, шпиндель шлифовального круга, система охлаждения, система управления оснащены устройством контроля температуры, чтобы обеспечить стабильную работу ключевых компонентов всего станка;
6. Рабочий стол оснащен стандартным диском, опциональным патроном с постоянными магнитами для удовлетворения потребностей зажима различных заготовок;
7. Используя полностью закрытую крышку, можно настроить сборщик масляного тумана высокой мощности, оптимизируя рабочую среду.
