Модель | МК215
| МК2110 | МК2115 |
Внутренний диаметр (мм) | φ3-80 | φ10-100 | φ20-150 |
Макс. глубина (мм) | 80 | 125 | 200 |
Диаметр заготовки (мм) | φ180 мм φ250 мм | φ260 мм φ480 мм | φ300 мм |
Максимальный угол поворота шлифовальной головки (°) | 30° | 0~20° | ° 0～30 |
Скорость заготовки (об/мин) | 285, 400, 565, 790 | 180, 250, 355, 500 | 30～600 |
Скорость колеса (об/мин) | 16000～24000 48000～60000 | 0～60000
| 18000、24000 |
Мощность машины (кВт) | 8.8 | 8 | 25 |
Размер машины (мм) | 2900*1650*2000 | 2600*1300*1700 | 3100*1450*1900 |
Округлость отверстия (гм) | 2 | 2 | 2 |
Цилиндричность отверстия (гм) | 3 | 3 | 3 |
Модель | МК2120 | МК2150 | МКС2120(СК-010) |
Внутренний диаметр (мм) | φ20-200 | φ150-500 | φ50-200 |
Макс. глубина (мм) | 150 | 450 | 70-200 мм |
Диаметр заготовки (мм) | φ400 мм φ600 мм | φ510 мм φ725 мм | φ400 мм φ600 мм |
Максимальный угол поворота шлифовальной головки (°) | 0~30 | 15° | 30d° |
Скорость заготовки (об/мин) | 30～600 | 28～320 | 1000～500(бесступенчатый) |
Скорость колеса (об/мин) | 18000、24000 | 2450.42 | 4000, 5000, 6000, 8000, 11000 |
Мощность машины (кВт) | 25 | 8.92 | 8.6 |
Размер машины (мм) | 3100*1450*1900 | 3960*1750*1830 | 2980*1430*1320 |
Округлость отверстия (гм) | 1.2 | 4 | 3 |
Цилиндричность отверстия (гм) | 3 | 6 | 5 |

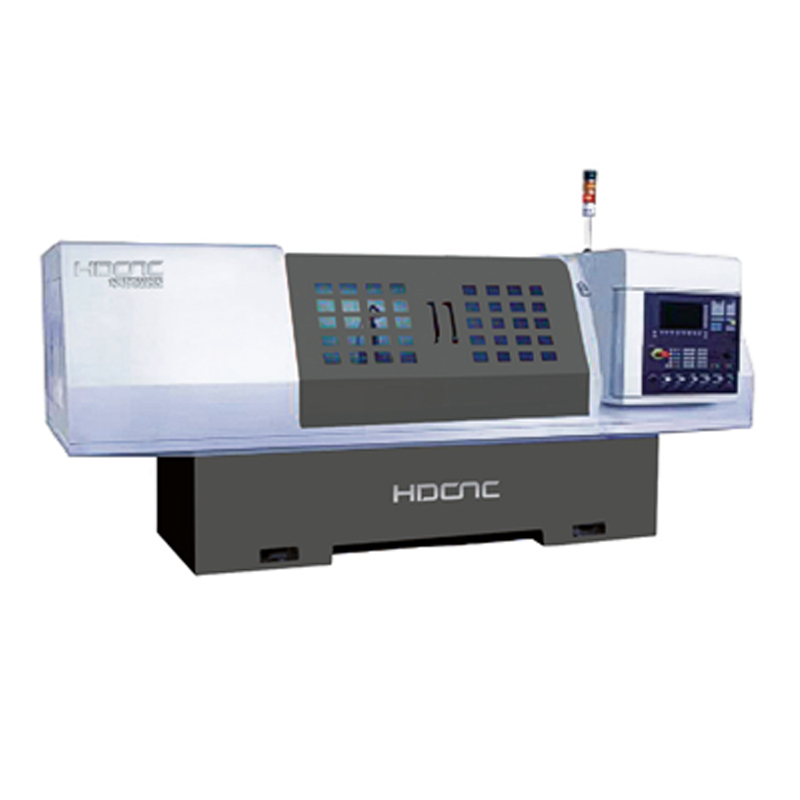

Этот станок представляет собой экономичный станок для внутреннего шлифования с ЧПУ, управляемый двухосным сервоприводом. Он в основном используется для шлифования внутреннего отверстия и торцевой поверхности деталей. Он может автоматически обрабатывать внутреннее отверстие и шлифование торцевой поверхности.
Машина использует форму шлифования с фиксированной изголовьем, поперечным перемещением рамы шлифовального круга и продольным перемещением стола.
Станок представляет собой двухосный шлифовальный станок с рычажным механизмом, цикл шлифования завершается автоматически, а внутреннее отверстие и торцевая поверхность детали могут быть шлифованы одновременно. В станке используется система Siemens, которая позволяет осуществлять настройку параметров станка с помощью Функция интерполяции и связи. Регулировка принимает форму сенсорного экрана, которая может реализовать диалог человека с машиной, а работа интуитивно понятна и удобна. Обе оси машины приводятся в движение шариковым винтом с серводвигателем Siemens, простая и надежная трансмиссия, может достигать нет зазора, линейное движение высокой чувствительности.
