Машиностроение
Военный космос
Плесень
Автомобильные запчасти
Система Сименс 828D | Импортный электрический шпиндель 20000 об/мин. |
Автоматическая циркуляционная система охлаждения шпинделя с постоянной температурой | Автоматическая система смазки консистентной смазкой или оси координат |
Пневматическая система машины | Коническое воздушное уплотнение шпинделя |
Автоматический конвейер для стружки с обеих сторон рабочего стола | Система охлаждения режущего инструмента и большой резервуар для воды |
Полузакрытая крышка | Переключатель открытия двери |
миль на галлон | Трехцветный рабочий свет |
Кондиционер с электрическим шкафом | Стандартные аксессуары и документы |
Конвейер для стружки цепного типа. |
Система Фанук | Трехосевое управление с полным замкнутым контуром |
СОЖ через шпиндель | Система микроохлаждения заготовки, |

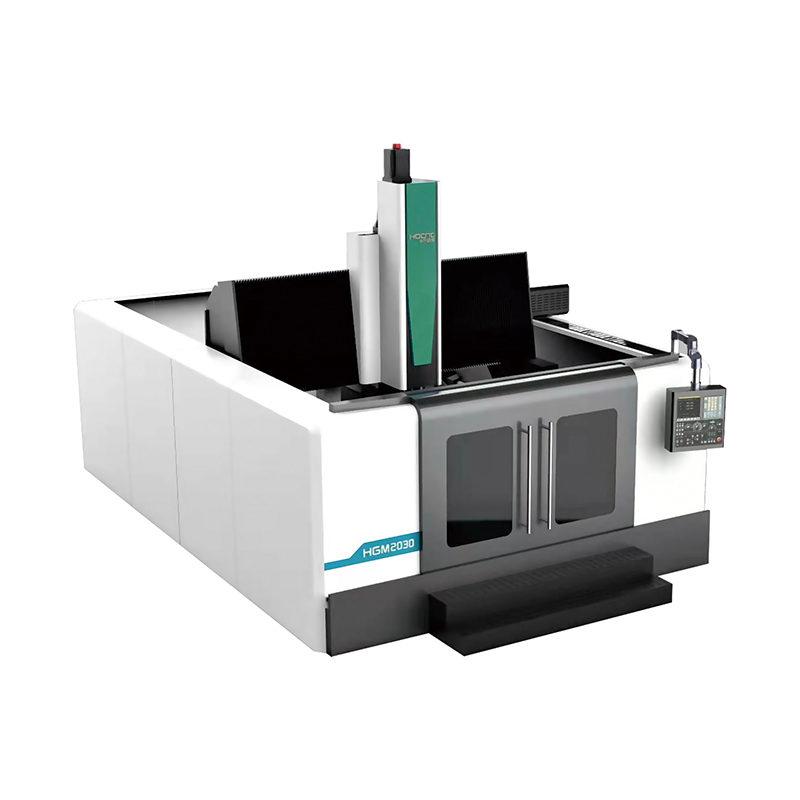

Описание | Ед. изм | HGM2030/HGM2030AC |
Обработка спектр | ||
Эффективная ширина портала | мм | 2050 |
Х Путешествие | мм | 3000 |
Ю Путешествия | мм | 2000 |
Z путешествия | мм | 700 |
Расстояние от вертикального торца шпиндель к рабочему столу | мм | 50-750 |
Расстояние от горизонтального центра шпиндель к рабочему столу | мм | 312-1012 |
Таблица | ||
Размер стола (Ш * Д) | мм | 2000*3000 |
Максимальная загрузка | T | 6Т |
Ширина колонки | мм | 2050 |
Таблица Т-образный паз | об/мин | 12-18*250 |
кондиционер главный | ||
Диапазон вращения оси C | ° | ±180° |
Диапазон вращения оси | ° | ±90° |
Диапазон скоростей шпинделя вертикальной головки | об/мин | 10-24000 |
крутящий момент шпинделя | Нм | 19/21 |
Конус шпинделя | ХСК-А63 | |
Подача | ||
Диапазон скорости подачи при резании | м/мин | 10-20 |
Быстрая скорость по оси X | м/мин | 30 |
Быстрая скорость по оси Y | м/мин | 40 |
Быстрая скорость по оси Z | м/мин | 36 |
Точность | ||
Точность позиционирования по оси X (полузакрытая петля) | мм | 0.045 |
Точность позиционирования оси Y (полузакрытая петля) | мм | 0.035 |
Точность позиционирования по оси Z (полузакрытое петля) | мм | 0.025 |
Точность повторного позиционирования по оси X (полузамкнутый цикл) | мм | 0.025 |
Точность повторного позиционирования по оси Y (полузамкнутый цикл) | мм | 0.02 |
Точность повторного позиционирования по оси Z (полузамкнутый цикл) | мм | 0.015 |
Система числового управления | СИМЕНС | |
Другие | ||
Размер машины(Д*Ш*В) | мм | 7000*4600*4000 |
Вес машины | T | 25 |
Портальная рама оснащена четырьмя двусторонними серводвигателями, электронным устранением люфта и синхронным приводом для обеспечения стабильной и надежной работы скольжения колонны.
Корпус машины с цельной конструкцией рабочего стола, колонная балка (интегральная), поперечная скользящая пластина, вертикальная скользящая пластина изготовлены из высокопрочного и высококачественного чугуна шаровой мельницы, обладают высокой жесткостью, хорошей амортизацией.
Принять импортный высокоскоростной шпиндель, максимальная скорость составляет 20000 об / мин, встроенное охлаждающее устройство, точность долговечна и надежна. Дополнительная фрезерная головка с углом поворота переменного тока для достижения обработки с фиксированной осью осей A и C.
Зажимная фреза HSK отличается высокой точностью, статической и динамической жесткостью и может безопасно и эффективно передавать крутящий момент.
Три оси с более высокой быстрой скоростью могут повысить эффективность.
