Стекольная промышленность
Гидравлическая промышленность
Редуктор промышленности
Сапфировая промышленность
| смазочный насос | гидравлическая станция для манометра | выравнивающие клинья | ездовая собака |
| инструменты для извлечения колес | стандартное колесо | балансировочная оправка | центры |
| полностью закрытая крышка | |||
стенд для балансировки колес | Измеритель наружного диаметра | магнитный сепаратор и бумажный фильтр |
алмазная ручка | полное покрытие | торцевой калибр |
закрытый люнет | Устройство для правки шлифовального круга CBN с мотор-шпинделем | Система предотвращения столкновений дальности AE |

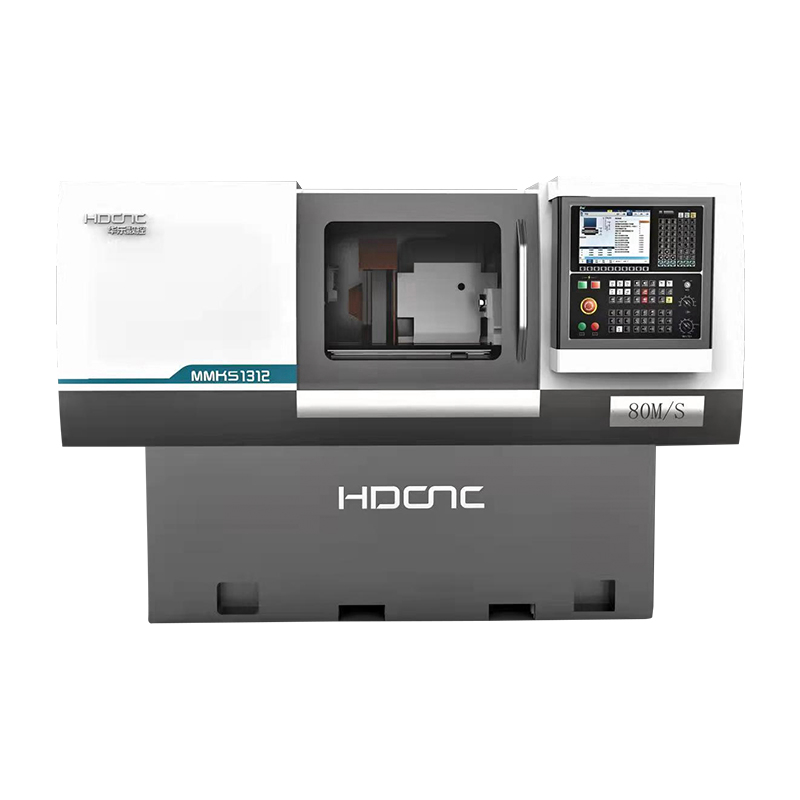

ПРЕДМЕТ | ММКС1312*350 |
Центральная высота | 100мм |
Мин.Внешний диаметр | 5 мм |
Максимум.Внешний диаметр | 125мм |
Максимум.Длина | 350 мм |
Расстояние между центрами | 370мм |
Максимум.Загрузка Вес | 50 кг |
Мин. подача по оси X | 0,5 мкм |
Ось X Разрешение | 0,1 мкм |
Макс. подача по оси X | 5000 мм/мин |
Мин. подача по оси Z | 0,001 мм |
Ось Z Разрешение | 0,1 мкм |
Макс. подача по оси Z | 5000 мм/мин |
рабочая головка | Стандарт с прочной рабочей головкой, MT 4#, 0-1000 об/мин |
Задняя бабка | Стандарт с прочной задней бабкой, MT 3#, приводом пневмоцилиндра, перемещением 30 мм |
Размер колеса | Φ400мм×40мм×Φ203мм (корундовый шлифовальный круг) |
Круговая линейная скорость колеса | ≤60 м/с (корундовое колесо) ≤80 м/с (колесо CBN) |
СИСТЕМА ЧПУ | HNC 808DG (стандарт) Сименс 828D (опционально) Fanuc Oi-TF/G (дополнительно) |
В шпинделе шлифовального круга используется гидростатический жидкостный подшипник собственной разработки, обладающий высокой жесткостью и хорошей точностью вращения.Линейная скорость шлифовального круга: шлифовальный круг CBN ≤80 м/с, корундовый шлифовальный круг ≤60 м/с.，Точность ≤0,0015 мм
Рабочий стол и приводной винт поперечной подачи изготовлены из шлифовального шарикового винта класса C3 и предварительно количественно растянуты, с хорошей жесткостью передачи и небольшим холостым ходом в обратном направлении.
Ось X принимает импортную прецизионную линейную направляющую THK и применяет предварительную нагрузку, низкий коэффициент трения, хороший динамический отклик.
Использование технологии правки с алмазным валиком с электрическим шпинделем или технологии правки с алмазной ручкой в одной точке
Использование импортной или отечественной системы ЧПУ, интерфейс шлифования человек-машина, разработанный предприятием, надежная работа, простота в эксплуатации и программировании.
С локатором торца точность осевого позиционирования ≤0,005 мм
Оснащен радиальным автоматическим измерительным прибором, реализует полное автоматическое управление с обратной связью, точность внешнего круга стабильна при ≤0,003 мм
