| Количество: | |
|---|---|
Стекольная промышленность
Гидравлическая промышленность
Редуктор промышленности
Сапфировая промышленность
| смазочный насос | гидравлическая станция для манометра | выравнивающие клинья | ездовая собака |
| инструменты для извлечения колес | стандартное колесо | балансировочная оправка | центры |
| полностью закрытая крышка | |||
стенд для балансировки колес | магнитный сепаратор | магнитный сепаратор и бумажный фильтр |
алмазная ручка | полное покрытие | торцевой калибр |
закрытый люнет | Измеритель наружного диаметра | Система предотвращения столкновений дальности AE |
Описание | Единица | МГК1320 (М) |
Общая мощность | ||
Максимальная длина шлифования (OD) | мм | 500/750 |
Центральная высота | мм | 135 |
Диам. шлифование (наружный диаметр) | мм | 8-200 |
Макс.вес заготовки | кг | 50 |
рабочая головка | ||
Центральный конус | МТ | 4 |
Скорость шпинделя (бесступенчатая) | об/мин | 60-600 |
Колесная головка | ||
Макс.Размер колеса (OD*W*ID) | мм | 400*50*203 |
Окружная скорость колеса | РС | 35 |
Минимальная установка | мм | 0.0001 |
Рабочий стол | ||
Макс.угол поворота стола | ° | 5(500) 3(750) |
° | 9 (500) 8 (750) | |
Задняя бабка | ||
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Электрическая система | ||
система ЧПУ | Стандарт: Сименс 828 Дополнительно: Фанук 0I | |
Мощность мотора шлифовальной бабки | кВт | 5.5 |
Мощность двигателя рабочей головки | кВт | 1.1 |
Точность обработки | ||
Округлость | мкм | 0.5 |
Цилиндричность | мкм | 2(500) 3(750) |
Шероховатость | мкм | Ра 0,04 |
Машина | ||
Масса | кг | 5500(500) 6000(750) |
Размер упаковки (Д*Ш*В) | см | 340*240*228 400*240*228 |
Описание | Единица | МГК1332 |
Общая мощность | ||
Максимальная длина шлифования (OD) | мм | 1000/1500 |
Центральная высота | мм | 180 |
Диам. шлифование (наружный диаметр) | мм | 8-320 |
Макс.вес заготовки | кг | 100 |
рабочая головка | ||
Центральный конус | МТ | 5 |
Скорость шпинделя (бесступенчатая) | об/мин | 35-350 |
Колесная головка | ||
Макс.Размер колеса (OD*W*ID) | мм | 500*80*203 |
Окружная скорость колеса | РС | 45 |
Минимальная установка | мм | 0.0001 |
Рабочий стол | ||
Макс.угол поворота стола | ° | 3(750) |
° | 7 (1000) 6 (1500) | |
Задняя бабка | ||
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Электрическая система | ||
система ЧПУ | Стандарт: Сименс 828 Дополнительно: Фанук 0I | |
Мощность мотора шлифовальной бабки | кВт | 7.5 |
Мощность двигателя рабочей головки | кВт | 1.5 |
Точность обработки | ||
Округлость | мкм | 0.5 |
Цилиндричность | мкм | 3 |
Шероховатость | мкм | Ра 0,04 |
Машина | ||
Масса | кг | 6700(1000) 7700(1500) |
Размер упаковки (Д*Ш*В) | см | 460*250*228(1000) 560*250*228(1500) |

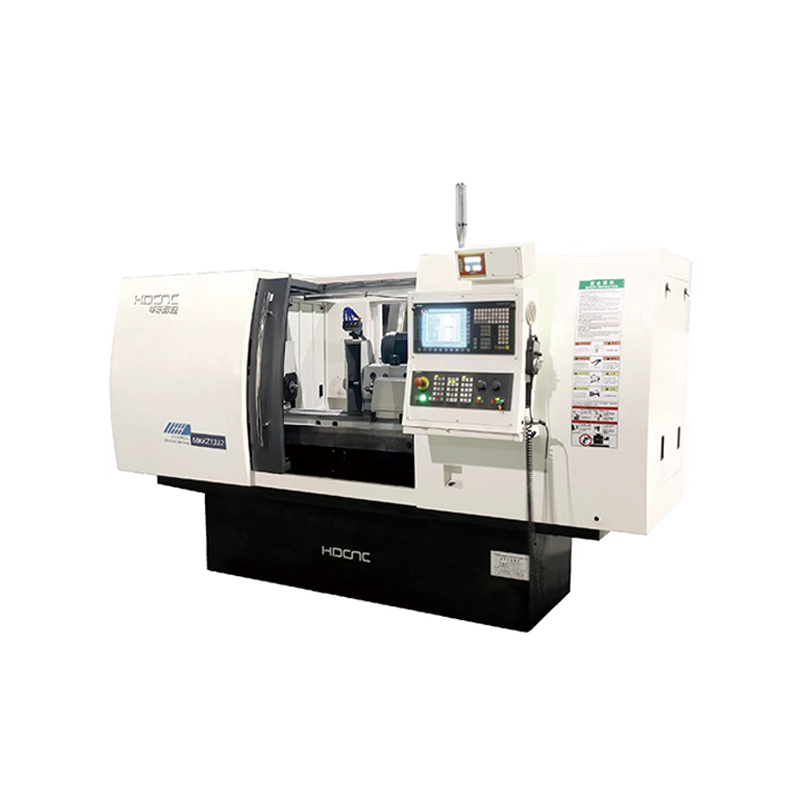

Направляющая стола имеет открытую гидростатическую направляющую с разгрузкой, а поперечная конструкция использует линейную направляющую Swiss N/O и высокоточный шарико-винтовой привод.
Шпиндель шлифовального круга имеет большой конус, четыре масляных клина, автоматический регулируемый подшипник гидродинамического давления, рабочая головка использует гидростатический центр шпинделя, фиксированную шлифовальную структуру, заднюю бабку с плотной втулкой борта или линейную конструкцию подшипника, вся машина имеет сильную жесткость и высокую точность.
Станина станка имеет двухслойную структуру (анализ методом конечных элементов), отливка с особым соотношением отливается как единое целое, а комбинированная поверхность очищается вручную с точностью, таким образом, термическая деформация стабильна, а точность стабильна в течение длительного времени.
MGK1320M предназначен для структуры минерального слоя, без деформации, а точность более прочная и стабильная.
