Угольная машина
Строительная техника
Фитинги для тяжелых грузовиков
Электрика высокого напряжения
Электрика высокого напряжения
Нефтяное оборудование
24 т УВД | Система пылеудаления шпиндельной воздушной завесы | Система охлаждения заготовки | Равнополочный поворотный стол с ЧПУ | Автоматическая система смазки |
Устройство удаления спиральной стружки | Устройство для удаления стружки цепной пластины | Интегральная крышка | Инструмент и ящик для инструментов | Фундаментный винт и выравнивающие клинья |
| Система Siemens828D | 30/32/40 Т УВД | трехосная решетчатая линейка | Устройство маслоотделителя |
| Установка инструмента Устройство | коробка передач ЗФ | Устройство измерения заготовки | поворотный стол 0,001° |

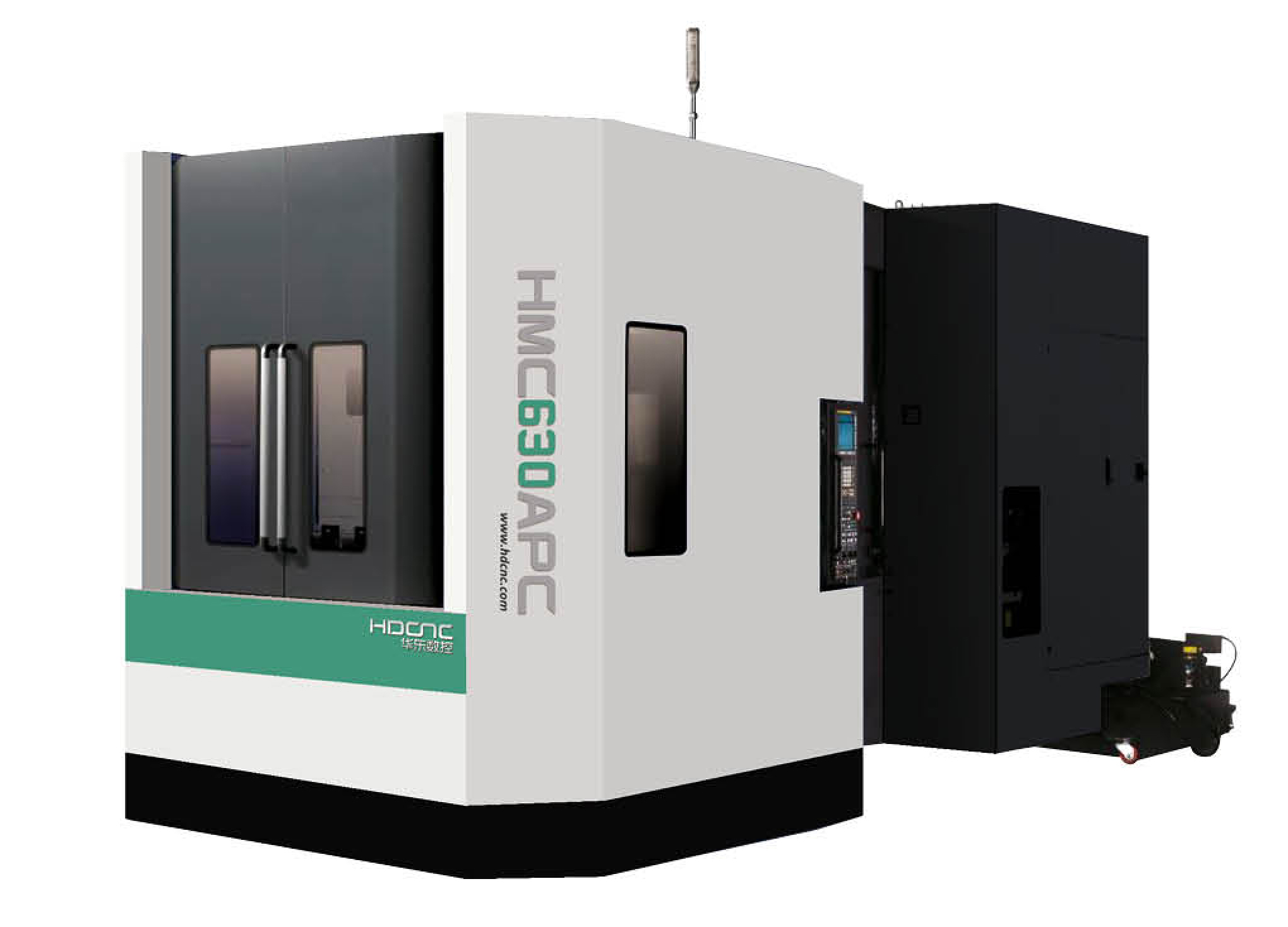

| модель | Ед. изм | HMC500APC | HMC630APC | HMC800APC |
| Столбец путешествия (ось X) | мм | 800 | 1050 | 1400 |
| веретено путешествия (ось Y) | мм | 750 | 900 | 1050 |
| перемещение стола(Z ось) | мм | 850 | 1020 | 1290 |
| конусность шпинделя к столу | мм | 100-950 | 140-1160 | 230-1520 |
| центр шпинделя к поверхности стола | мм | 100-850 | 100-1000 | 75-1125 |
| Ось X быстрая скорость | м/мим | 48 | 36 | 36 |
| Ось Y быстрая скорость | м/мим | 48 | 36 | 36 |
| Ось Z быстрая скорость | м/мим | 48 | 20 | 20 |
| ось XYZ скорость резания | м/мим | 20 | 20 | 20 |
| размер стола | мм | 500×500 | 630×630 | 800×800 |
| стол № | 2 | 2 | 2 | |
| разделение стола тип | ° | 1 (0,001) | 1 (0,001) | 1 (0,001) |
| стол макс погрузочный вес | кг | 500 | 1200 | 2000 |
| Т-образный слот нет*ширина*расстояние | мм | 14×5×100 | 18×5×125 | 22×5×160 |
| время изменения | s | 15 | 16 | 18 |
| конусность шпинделя к столу | ISO50 | ISO50 | ISO50 | |
| шпиндельный двигатель | кВт | 15/11 | 15/18,5 | 18,5/22 |
| скорость вращения шпинделя | об/мин | 20-6000 | 20-6000 | 20-6000 |
| шпиндель макс. крутящий момент (непрерывный/30 мин) | Нм | 140/191 | 249/307 | 520/619 |
| вытащить шпильку | МАС403 П50Т-1 | МАС403 П50Т-1 | МАС403 П50Т-1 | |
| XYZ точность позиционирования | мм | 0.01 | 0.01 | 0.01 |
| XYZ повторяемость точность позиционирования | мм | 0.006 | 0.008 | 0.008 |
| Б позиционирование точность | ' | 4(15) | 4(15) | 4(15) |
| B повторяемость точность позиционирования | ' | 1(6) | 1(6) | 1(6) |
| емкость | T | 40/60 | 40/60 | 40/60 |
| максимальный инструмент диаметр | мм | Φ125/Φ250 | Φ125/Φ250 | Φ125/Φ250 |
| максимальный инструмент длина | мм | 400 | 400 | 400 |
| максимальный инструмент масса | кг | 25 | 25 | 25 |
| время изменения | s | 3.5 | 3.5 | 3.5 |
| сила | кВт | 40 | 50 | 50 |
| машина над размер | мм | 6700×4200×3350 | 7600×4200×3650 | 8400×5000×3850 |
| вес машины | кг | 16000 | 22000 | 28000 |
Рама дверного типа с колонной, механизм коробчатого типа с двойной стенкой, хорошая жесткость, центральная линия шпинделя и центральная линия двух направляющих колонны расположены на одной плоскости, деформация шпиндельной системы небольшая, высокая точность обработки.
Конструкция направляющей с длинным пролетом, высокая несущая способность, хорошая общая жесткость машины
Оснащенный высокоточным поворотным столом, подходящим для торцовой коробки, основания станка, колонны и других многогранных деталей, зажим может выполнять фрезерование, растачивание, сверление.
