Угольная машина
Строительная техника
Фитинги для тяжелых грузовиков
Электрика высокого напряжения
Электрика высокого напряжения
Нефтяное оборудование
24 т УВД | Система пылеудаления шпиндельной воздушной завесы | Система охлаждения заготовки | Равнополочный поворотный стол с ЧПУ | Автоматическая система смазки |
Устройство удаления спиральной стружки | Устройство для удаления стружки цепной пластины | Интегральная крышка | Инструмент и ящик для инструментов | Фундаментный винт и выравнивающие клинья |
| Система Siemens828D | 30/32/40 Т УВД | трехосная решетчатая линейка | Устройство маслоотделителя |
| Установка инструмента Устройство | коробка передач ЗФ | Устройство измерения заготовки | поворотный стол 0,001° |
| модель | Единица | HLC500 | HLC630 | HLC800 | HLC1000 |
| размер стола | мм | 500×500 | 630×630 | 800×800 | 1000×1000 |
| максимальная загрузка масса | кг | 500/600 | 2000/800 | 2000/800 | 3000/5000 |
| разделительный стол | ° | 1°×360/0,001 | 1°×360/0,001 | 1°×360/0,001 | 1°×360/0,001 |
| ширина-число-расстояние | мм | 5×18×100 | 5×18×125 | 5×22×160 | 5×22×200 |
| XYZ путешествия | мм | 800/600/600 | 1000/800/900 | 1200/900/900 | 1800/1400/1400 |
| стремительный скорость(XYZ) | м/мин | 24/15/24 | 24/15/24 | 24/15/24 | 9/9/12 |
| XYZ резка скорость | мм/мин | 1-8000 | 1-8000 | 1-8000 | 1-5000 |
| центр шпинделя к поверхности стола | мм | 50-650 | 0-800 | 0-900 | 130-1530 |
| шпиндель нос в центр стола | мм | 150-750 | 200-1100 | 220-1120 | 250-1650 |
| скорость вращения шпинделя | об/мин | 6000 | 6000 | 6000 | 6000 |
| мощность шпинделя | кВт | 15/11 | 15/18,5 | 15/18,5 | 18,5/22 |
| держатель инструмента тип | BT50 | BT50 | BT50 | BT50 | |
| вытащить шпильку | ВТ50-45° | ВТ50-45° | ВТ50-45° | ВТ50-45° | |
| пропускная способность УВД | 24/32/40 | 24/32/40 | 24/32/40 | 30/32/40 | |
| смена инструмента время | s | 3.5 | 3.5 | 3.5 | 8 |
| максимальный инструмент масса | кг | 25 | 25 | 25 | 25 |
| максимальный диаметр инструмента | мм | Φ110/Φ220 | Φ110/Φ220 | Φ110/Φ220 | Φ112/Φ220 |
| давление воздуха | МПа | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
| вес машины | кг | 10800 | 13000 | 14000 | 28000 |
| машина общий размер | мм | 3800×3000×3020 | 4300×3150×3800 | 4300×3150×3900 | 7400×5900×3820 |
| модель | Единица | HLC500S | HLC630S | HLC1000S | HLC1250 |
| размер стола | мм | 500×600 | 630×700 | 1000×1000 | 1250×1250 |
| максимальная загрузка масса | кг | 600 | 950 | 1500 | 3000/5000 |
| разделительный стол | ° | 1°×360/0,001 | 1°×360/0,001 | 1°×360/0,001 | 1°×360/0,001 |
| ширина-число-расстояние | мм | 5×18×100 | 5×22×125 | 5×22×125 | 7×22×160 |
| XYZ путешествия | мм | 800/620/600 | 1050/750/900 | 1600/1000/1000 | 1800/1400/1400 |
| стремительный скорость(XYZ) | м/мин | 24/15/24 | 24/15/24 | 18/18/18 | 9/9/12 |
| XYZ резка скорость | мм/мин | 1-8000 | 1-8000 | 1-5000 | 1-5000 |
| центр шпинделя к поверхности стола | мм | 40-660 | 120-870 | 120-1120 | 80-1480 |
| шпиндель нос в центр стола | мм | 160-760 | 130-1030 | 220-1220 | 250-1650 |
| скорость вращения шпинделя | об/мин | 6000 | 6000 | 6000 | 6000 |
| мощность шпинделя | кВт | 15/11 | 15/18,5 | 15/18,5 | 18,5/22 |
| держатель инструмента тип | BT50 | BT50 | BT50 | BT50 | |
| вытащить шпильку | ВТ50-45° | ВТ50-45° | ВТ50-45° | ВТ50-45° | |
| пропускная способность УВД | 24/32/40 | 24/32/40 | 30/32/40 | 30/32/40 | |
| смена инструмента время | s | 3.5 | 3.5 | 7.5 | 8 |
| максимальный инструмент масса | кг | 25 | 25 | 25 | 25 |
| максимальный диаметр инструмента | мм | Φ110/Φ220 | Φ110/Φ220 | Φ125/Φ240 | Φ112/Φ200 |
| давление воздуха | МПа | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 | 0,6-0,8 |
| вес машины | кг | 10000 | 13500 | 20000 | 30000 |
| машина общий размер | мм | 3800×2800×2900 | 4300×3150×3600 | 6400×5500×3820 | 7400×5900×3820 |

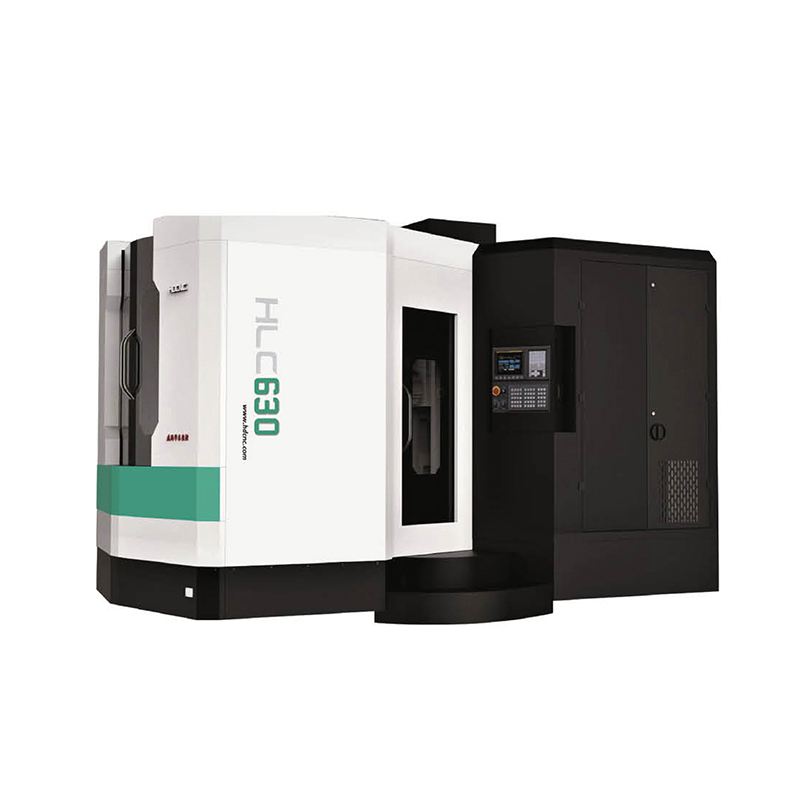

Горизонтальный обрабатывающий центр серии HLC в целом продолжил HC500A, HC630A, HC800A конструкцию станка с жесткими рельсами, с использованием перевернутой Т-образной конструкции, цельного основания, цельной конструкции перед станиной с основанием, линейной координатной направляющей. рельсы перегружены высокоточной контурной линией ролика, высокоскоростной станок имеет небольшую вибрацию, низкоскоростной тройник без ползания, может нести тяжелую нагрузку при резке и обладает высокой точностью, стабильностью и динамическим откликом.Машина может выбрать систему FANUC и Siemens, поворотный стол, кондиционер, шпиндель, рельс, винт - тайваньские бренды.
Рама дверного типа с колонной, механизм коробчатого типа с двойной стенкой, хорошая жесткость, центральная линия шпинделя и центральная линия двух направляющих колонны расположены на одной плоскости, деформация шпиндельной системы небольшая, высокая точность обработки.
Конструкция направляющей с длинным пролетом, высокая несущая способность, хорошая общая жесткость машины
Оснащенный высокоточным поворотным столом, подходящим торцевым коробом, основанием станка, колонной и другими многогранными деталями, зажим может выполнять фрезерование, растачивание, сверление.
