| Стандартное колесо | Фланец колеса | Вал балансировки колес |
| Инструмент для разборки колеса | Инструмент для загрузки колес | Центр с твердосплавным наконечником Metric 100 |
| Колесный комод | Колесный комод | Правка торцов колес |
| Масляный бак гидростатической направляющей | Мостовая пластина | Шлифовальная головка Блок управления температурой масла с воздушным охлаждением |
| устойчивый отдых |
| Система ЧПУ | Центр шлифовального устройства | Стенд для балансировки колес |
| Бумажный фильтр | Центры | устойчивый отдых |
Описание | Ед. изм | Характеристики | |
МКЗВ1350ТА*80 | МС (К) W1380A/6 (10) | ||
Общий емкость | |||
Дистанция между центры | мм | 8000 | 5000, 6000, 8000, 10000 |
ДиаметрЗемля (OD) | мм | 40~500 | 100~800 |
Максимум.длина земли (OD) | мм | 40~200 | 5000, 6000, 8000, 10000 |
Максимум.вес между центрами | Кг | 530 | 2000 |
Максимум.вес с опорой | Кг | 8000 | 6000/10000 |
Диапазон поддержки отдыха | мм | 1500 | 100~260/260~400/400~600 |
рабочая головка | |||
Центральная конусность (МТ) | МТ | Метрика 140#/MT6 | Метрика 100# |
Скорость вращения шпинделя | об/мин | 6~60 | 6~60 |
Колесная головка | |||
Подача MPG на грамм Ручная подача пер.оборот | мм | 20-2000 | 0,002/0,02/0,2 |
Максимальный размер колеса (OD*W*ID) Максимум.Размер колеса (OD×W×ID) | мм | 750*75*305 | 900×75×305 |
Окружная скорость колеса скорость Окружная скорость колеса | РС | 35 | 35 |
Крест Седло | |||
Подача MPG на.оборот | мм | 1/0,1/0,01 | |
Продольная скорость Продольная скорость перемещения стола | м/мин | 0,050-4 | 0,05~4 |
Задняя бабка | |||
Центральный конус | МТ | МТ6 | 4 метрических 100 # |
Перо путешествия | мм | 70мм | 100 (ручной) |
Система охлаждения | |||
Поток | л/мин | 50 | 100 |
Мотор | |||
Мощность мотора шлифовальной бабки | кВт | 22 | |
Мощность двигателя рабочей головки | кВт | 22 | |
Описание | Ед. изм | Характеристики | |
МС (К) W13100A/20 | МС (К) D13100A/20 | ||
Общая мощность | |||
Дистанция между центры | мм | 6000, 8000, 10000 | 6000, 8000, 10000 |
ДиаметрЗемля (OD) | мм | 240~800 | 240~1000 |
Максимум.длина земли (OD) | мм | 6000, 8000, 10000 | 6000, 8000, 10000 |
Максимум.вес между центрами | Кг | 2000 | 2000 |
Максимум.вес с опорой | Кг | 20000 | 20000 |
Диапазон поддержки отдыха | мм | 450~650 | 450~650 |
рабочая головка | |||
Центральная конусность (МТ) | МТ | ∮120（1:4） | ∮120（1:4） |
Скорость вращения шпинделя | об/мин | 5~50 | 5~50 |
Колесная головка | |||
Подача MPG на грамм Ручная подача пер.оборот | мм | 0,002/0,02/0,2 | 0,002/0,02/0,2 |
Максимальный размер колеса (OD*W*ID) Максимум.Размер колеса (OD×W×ID) | мм | 900×100×305 | 900×100×305 |
Окружная скорость колеса скорость Окружная скорость колеса | РС | 35 | 35 |
Крестовое седло | |||
Подача MPG на.оборот | мм | 1/0,1/0,01 | 1/0,1/0,01 |
Продольная скорость Продольная скорость перемещения стола | м/мин | 0,05~4 | 0,05~4 |
Задняя бабка | |||
Центральный конус | МТ | ∮120（1:4） | ∮120（1:4） |
Перо путешествия | мм | 150 (ручной) | 150 (ручной) |
Система охлаждения | |||
Поток | л/мин | 200 | 200 |
Мотор | |||
Мощность мотора шлифовальной бабки | кВт | 55 | 55 |
Мощность двигателя рабочей головки | кВт | 55 | 55 |
Описание | Ед. изм | Характеристики | |
МС (К) W13125/20 | МС (К) W13160/20 | ||
Общая мощность | |||
Расстояние между центрами | мм | 6000, 8000, 10000 | 6000, 8000, 10000 |
ДиаметрЗемля (OD) | мм | 300~1250 | 350~1600 |
Максимум.длина земли (OD) | мм | 6000, 8000, 10000 | 6000, 8000, 10000 |
Максимум.вес между центрами | Кг | 2000 | 2000 |
Максимум.вес с опорой | Кг | 20000 | 20000 |
Диапазон поддержки отдыха | мм | 450~750 | 450~650/650~900 |
рабочая головка | |||
Центральная конусность (МТ) | МТ | ∮120（1:4） | ∮120（1:4） |
Скорость вращения шпинделя | об/мин | 5~50 | 5~50 |
Колесная головка | |||
Подача MPG на грамм Ручная подача пер.оборот | мм | 0,002/0,02/0,2 | 0,002/0,02/0,2 |
Максимальный размер колеса (OD*W*ID) Максимум.Размер колеса (OD×W×ID) | мм | 900×100×305 | 900×100×305 |
Окружная скорость колеса скорость Окружная скорость колеса | РС | 35 | 35 |
Крестовое седло | |||
Подача MPG на.оборот | мм | 1/0,1/0,01 | 1/0,1/0,01 |
Продольная скорость Продольная скорость перемещения стола | м/мин | 0,05~4 | 0,05~4 |
Задняя бабка | |||
Центральный конус | МТ | ∮120（1:4） | ∮120（1:4） |
Перо путешествия | мм | 150 (ручной) | 150 (ручной) |
Система охлаждения | |||
Поток | л/мин | 200 | 300 |
Мотор | |||
Мощность мотора шлифовальной бабки | кВт | 55 | 55 |
Мощность двигателя рабочей головки | кВт | 55 | 55 |

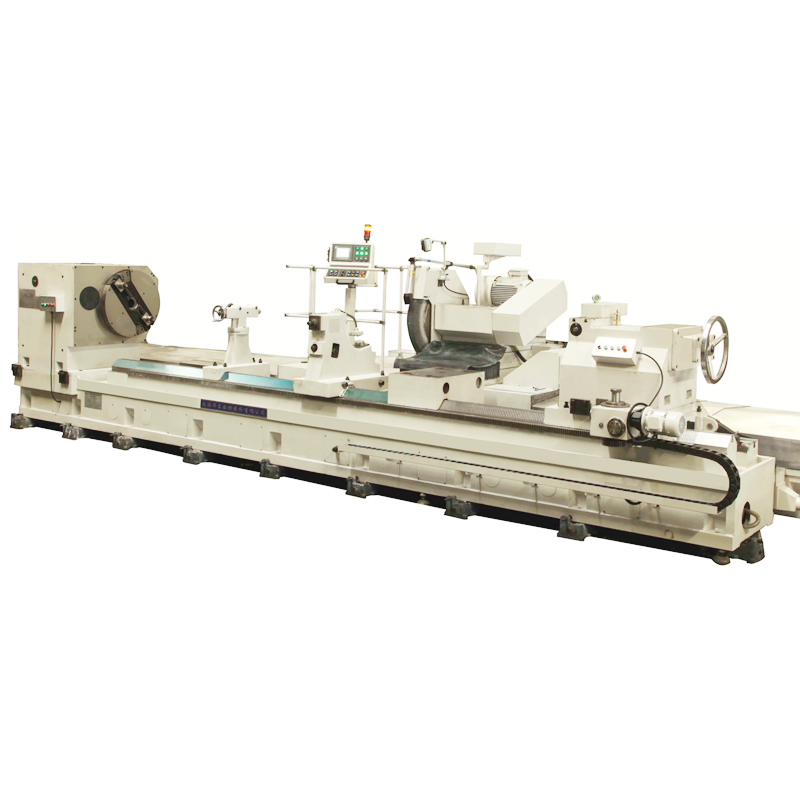

MCW означает PLC, поддерживающий шлифовальный станок, MKW для поддерживающего шлифовального станка с ЧПУ, MCD для стационарного ПЛК Center шлифовальный станок MKD для стационарного шлифовального станка с ЧПУ.
Шлифовальный станок с фиксированным центром можно использовать для шлифовки тяжелых деталей, он прост в эксплуатации и обладает высокой эффективностью.
В конструкции станка используется конструкция подвижного круглошлифовального станка с шлифовальной головкой, заготовка совершает только вращательное движение, тянущая пластина шлифовальной бабки (ось Z) совершает продольное возвратно-поступательное движение на корпусе тянущей пластины, шлифовальная головка (ось X) совершает поперечное движение. движение подачи на тянущей плите, а рабочее положение расположено на структуре тянущей плиты.Цилиндрическая конструкция станины шлифовального станка серии MCW1380A для станины заготовки и корпуса буксируемой станины, отлитых в одно целое, диаметром 800 или более наружной станины шлифовального станка и разделительной конструкции корпуса буксируемой станины.
Продольная приводная часть оси z тормозной пластины приводится в движение серводвигателем для привода колесной бабки и шестерни, а часть станков с ЧПУ длиной менее 5 метров приводится в движение серводвигателем для привода шарикового винта.Поперечная ось X шлифовальной бабки приводится в движение серводвигателем и шариковым винтом.Как продольная, так и поперечная направляющая тормозной пластины и колесной бабки используют ненагруженную гидростатическую направляющую, которая имеет стабильное движение на низкой скорости.Шпиндель шлифовальной бабки имеет высокую жесткость статического и статического давления шпинделя, который имеет высокую точность вращения, хорошую жесткость и высокое качество шлифования.- Шпиндели передней бабки и задней бабки станка с фиксированным шлифовальным станком представляют собой вращающиеся живые шпиндели. Шпиндели поддерживаются сверхточными подшипниками качения с сильной смазкой тонким маслом, высокой точностью позиционирования и большой несущей способностью. Точность вращения Верхний шлифовальный станок полностью гарантируется точностью высокой точности
Подшипник выбран головкой и задней бабкой, поэтому качество шлифования высокое.
Станок с центральным фиксированным шлифованием может быть оснащен четырехкулачковым патроном.
