Элемент Модель | МК7340 | МК7350 | МК7363 | МК7380 |
Стол Диаметр (мм) | 400 | 500 | 630 | 800 |
Макс Диапазон обработки (мм) | φ400*200 | φ500*200 | φ630*200 | φ800*200 |
Стол Скорость (об/мин) | 80-160 (регулируемый) | 60-120 | 60-120 | 60-90 |
Стол Угол наклона (°) | ±3° | ±3° | ±3° | ±3° |
Стол Вес загрузки (кг) | 60 | 60 | 70 | 80 |
Продольный Скорость возвратно-поступательного движения (ось X) Регулируемая частота Скорость (м/мин) | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-2 |
Максимум Продольное возвратно-поступательное движение | 210 | 310 | 370 | 430 |
Колесо Скорость шпинделя (об/мин) | 1450 | 1450 | 1450 | 1450 |
Вертикальный Быстрая подача (мм/мин) | 300 | 250 | 250 | 250 |
Вертикальный Ход подачи (ось Y) (мм) | 180 | 180 | 180 | 180 |
Вертикальный Минимальное значение подачи (ось Y) (мм) | 0.001 | 0.001 | 0.001 | 0.001 |
Колесо Размер (ODxWxID) (мм) | 400x40x127 | 400x40x127 | 400x40x127 | 400x40x127 |
Стол Плоскостность (мм) | 1000:0,005 | 1000:0,005 | 1000:0.01 | 1000:0.01 |
Шероховатость (ум) | Ра≤0,32 | Ра≤0,32 | Ра≤0,32 | Ра≤0,32 |
Колесо Шпиндельный двигатель (кВт) | 5.5 | 7.5 | 7.5 | 7.5 |
Машина Вес (вес нетто) (кг) | 3500 | 3900/3400 | 3900/3500 | 4300/3900 |

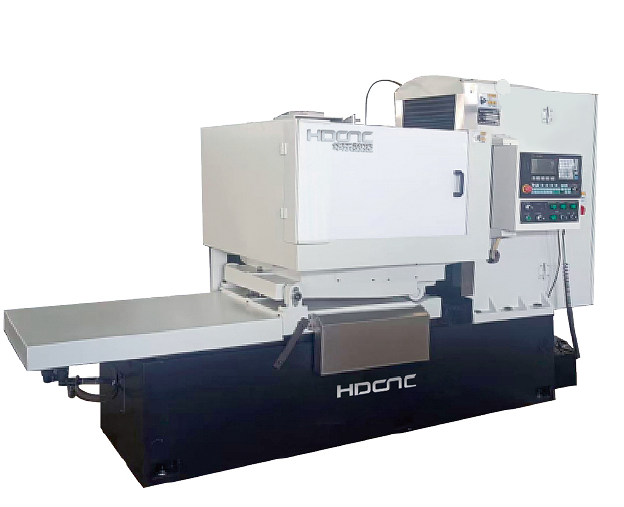

MK7340 Плоскошлифовальный станок с круглым столом и горизонтальной осью с ЧПУ имеет стабильную производительность. Вертикальная и поперечная подача, двухосное соединение, сервопривод переменного тока, высокая точность позиционирования, ЖК-дисплей, с полным программированием и функцией автоматической компенсации обработки, может автоматически завершить размер плоскости шлифования. контроль, точность управления 0,001 мм, программа обработки может автоматически циклически выполняться. Быстро приближайтесь к заготовке, а затем непосредственно к рабочей подаче. Сократите время работы с инструментом, чтобы сократить время обработки. Повысьте эффективность производства, постоянство точности обработки продукта. Шлифовальная головка использует динамическую и статическую шлифовальную головку, гидравлическую станцию с постоянной температурой, гибкое вращение, высокую точность, регулировку скорости преобразования частоты, так что управление скоростью шлифовального круга может быть сегментировано и постоянная скорость линии, а эффективность шлифования может быть повышена до максимума .Шлифовальная головка вертикальная и быстро поднимается. Усилие предварительной нагрузки прокатки направляющей используется для устранения зазора, и нож не падает. Решетчатая линейка оснащена системой управления с замкнутым контуром.
Серия станков подходит для шлифования деталей колец, торцов шестерен, клапанов, пильных дисков, подшипников и других прецизионных деталей. шлифовка.
Элемент Модель | МК7340 | МК7350 | МК7363 | МК7380 |
Стол Диаметр (мм) | 400 | 500 | 630 | 800 |
Макс Диапазон обработки (мм) | φ400*200 | φ500*200 | φ630*200 | φ800*200 |
Стол Скорость (об/мин) | 80-160 (регулируемый) | 60-120 | 60-120 | 60-90 |
Стол Угол наклона (°) | ±3° | ±3° | ±3° | ±3° |
Стол Вес загрузки (кг) | 60 | 60 | 70 | 80 |
Продольный Скорость возвратно-поступательного движения (ось X) Регулируемая частота Скорость (м/мин) | 0,5-3 | 0,5-3 | 0,5-3 | 0,5-2 |
Максимум Продольное возвратно-поступательное движение | 210 | 310 | 370 | 430 |
Колесо Скорость шпинделя (об/мин) | 1450 | 1450 | 1450 | 1450 |
Вертикальный Быстрая подача (мм/мин) | 300 | 250 | 250 | 250 |
Вертикальный Ход подачи (ось Y) (мм) | 180 | 180 | 180 | 180 |
Вертикальный Минимальное значение подачи (ось Y) (мм) | 0.001 | 0.001 | 0.001 | 0.001 |
Колесо Размер (ODxWxID) (мм) | 400x40x127 | 400x40x127 | 400x40x127 | 400x40x127 |
Стол Плоскостность (мм) | 1000:0,005 | 1000:0,005 | 1000:0.01 | 1000:0.01 |
Шероховатость (ум) | Ра≤0,32 | Ра≤0,32 | Ра≤0,32 | Ра≤0,32 |
Колесо Шпиндельный двигатель (кВт) | 5.5 | 7.5 | 7.5 | 7.5 |
Машина Вес (вес нетто) (кг) | 3500 | 3900/3400 | 3900/3500 | 4300/3900 |
MK7340 Плоскошлифовальный станок с круглым столом и горизонтальной осью с ЧПУ имеет стабильную производительность. Вертикальная и поперечная подача, двухосное соединение, сервопривод переменного тока, высокая точность позиционирования, ЖК-дисплей, с полным программированием и функцией автоматической компенсации обработки, может автоматически завершить размер плоскости шлифования. контроль, точность управления 0,001 мм, программа обработки может автоматически циклически выполняться. Быстро приближайтесь к заготовке, а затем непосредственно к рабочей подаче. Сократите время работы с инструментом, чтобы сократить время обработки. Повысьте эффективность производства, постоянство точности обработки продукта. Шлифовальная головка использует динамическую и статическую шлифовальную головку, гидравлическую станцию с постоянной температурой, гибкое вращение, высокую точность, регулировку скорости преобразования частоты, так что управление скоростью шлифовального круга может быть сегментировано и постоянная скорость линии, а эффективность шлифования может быть повышена до максимума .Шлифовальная головка вертикальная и быстро поднимается. Усилие предварительной нагрузки прокатки направляющей используется для устранения зазора, и нож не падает. Решетчатая линейка оснащена системой управления с замкнутым контуром.
Серия станков подходит для шлифования деталей колец, торцов шестерен, клапанов, пильных дисков, подшипников и других прецизионных деталей. шлифовка.
