| Количество: | |
|---|---|
Автозапчасти
Производитель машины
Военная аэрокосмическая промышленность
Форма
| Система охлаждающей жидкости | рабочий свет | выравнивающие клинья | фундаментный винт | фланец колеса |
| оправка для балансировки колес | магнитный патрон | стандартное колесо | Руководство по эксплуатации | база для правки колес |
| Контроллер ПЛК | сенсорный экран |
алмазная ручка | магнитный сепаратор | стенд для балансировки колес | ДРО | сбор пыли |

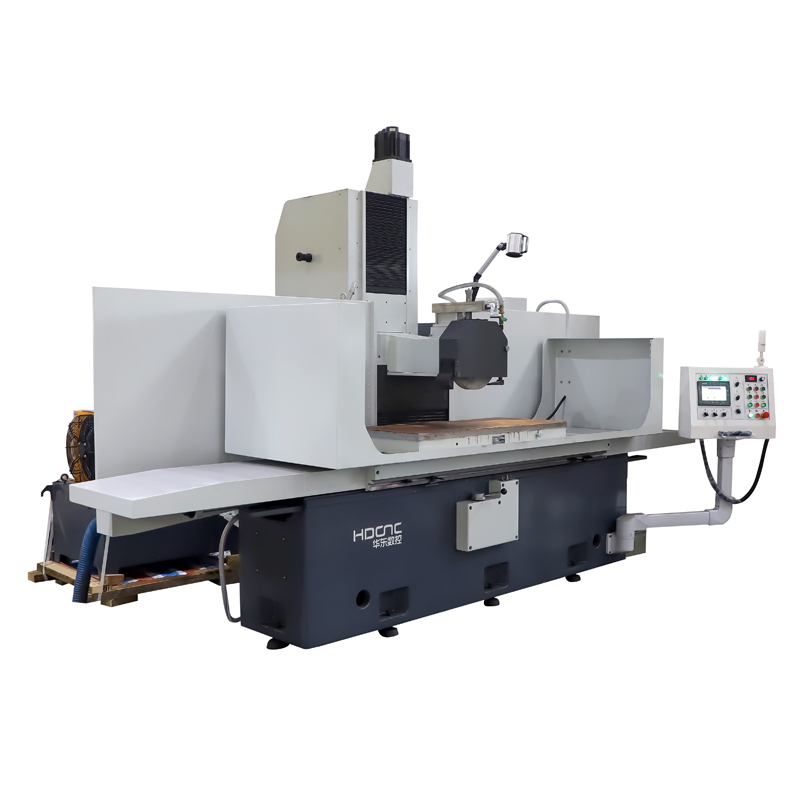

Описание | Единица | SG50100PC2 | SG50120PC2 | ||
Размер стола(Д*Ш) | мм | 1000*500 | 500*1200 | ||
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1000*500 | 500*1200 | ||
Расстояние от центра шпинделя до стола поверхность | мм | 820 | 850 | ||
Размер магнитного патрона | мм | 500*1000 | 500*1200* | ||
Продольная скорость стола | мм | 5-25 | |||
Макс.загрузка таблицы (включая магнитную патрон) | кг | 800 | 1200 | ||
Шлифовальная головка поперечного перемещения | Автоматическая прерывистая скорость подачи | м/т | 1-20 | ||
Быстрая скорость подачи | м/мин | 0,05-2 | |||
Подача с помощью маховика на грамм. | мм/гра. | 0.005 | |||
Колесо вертикальное перемещение | Автоматический прерывистый скорость | мм/т | 0,005-0,045 | ||
Быстрая скорость подачи | м/мин. | 0,05-2 | |||
Подача с помощью маховика на грамм. | мм/гра. | 0.005 | |||
Размер колеса (наружный диаметр*ширина*ID) | мм | 355*50*127 | |||
Шероховатость поверхности | мкм | Ра0,63 | |||
Вес брутто | кг | 6000 | 6500 | ||
Размер упаковки (Д*Ш*В) | см | 400*220*172 260*227*255 | 480*220*172 260*227*255 | ||
Описание | Единица | SG60120PC2 | SG60160PC2 | SG60220PC2 | |
Размер стола(Д*Ш) | мм | 1250*610 | 1600*610 | 2200*610 | |
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1250*610 | 1600*610 | 2200*610 | |
Расстояние от центра шпинделя до стола поверхность | мм | 600/900 | 600/900 | 600/900 | |
Размер магнитного патрона | мм | 600*1200*1 | 600*800*2 | 600*1000*2 | |
Продольная скорость стола | мм | 5-25 | |||
Макс.загрузка таблицы (включая магнитную патрон) | кг | 1230 | 1690 | 6000 | |
Шлифовальная головка поперечного перемещения | Автоматическая прерывистая скорость подачи | м/т | 1-20 | ||
Быстрая скорость подачи | м/мин | 0,05-2 | |||
Подача с помощью маховика на грамм. | мм/гра. | 0.05 | |||
Колесо вертикальное перемещение | Автоматический прерывистый скорость | мм/т | 0,005-0,05 | ||
Быстрая скорость подачи | м/мин. | 0,05-2 | |||
Подача с помощью маховика на грамм. | мм/гра. | 0.005 | |||
Размер колеса (наружный диаметр*ширина*ID) | мм | 355*50*127 | |||
Общая номинальная мощность | КВт | 7.5 | |||
Шероховатость | мкм | Ра0,63 | |||
рабочий стол Макс.вес загрузки | кг | 970 | 1230 | 1690 | |
Вес брутто | кг | 7000 | 8000 | 9000 | |
Размер упаковки (Д*Ш*В) | см | 450*220*172 260*227*255 | 480*220*172 260*227*255 | 600*220*172 260*227*255 | |
Специальный шпиндель шлифовальной головки с прецизионными подшипниками качения, полностью герметичной смазкой, длительным сроком службы и высокой точностью.
Трехосные направляющие пластифицированы, имеют независимое автоматическое смазочное устройство, плавное и плавное движение, небольшой износ и стабильную точность.
Серия с программным управлением: ось YZ оснащена серводвигателем переменного тока и системой управления ПЛК, которая может осуществлять автоматическое шлифование плоской или формовочной поверхности.
Серия с ЧПУ: подача по оси YZ использует прецизионный шариковый винт, управляемый серводвигателем переменного тока и системой ЧПУ, с высокой чувствительностью подачи инструмента, которая может реализовывать плоскость и формующую поверхность (рычаг оси YZ может реализовывать профилированную правку шлифовального круга, таким образом осуществляя шлифование формообразующей поверхности). ), неравномерное расстояние, неравная глубина и неравная ширина канавки или ступенчатое автоматическое шлифование, удобное управление и высокая эффективность.
Ось X (левая и правая) приводится в движение гидравлическим давлением, с сигнализацией фотоэлектрического переключателя, реверсом электрогидравлического клапана и независимой гидравлической станцией, с плавной работой и низким уровнем шума.
