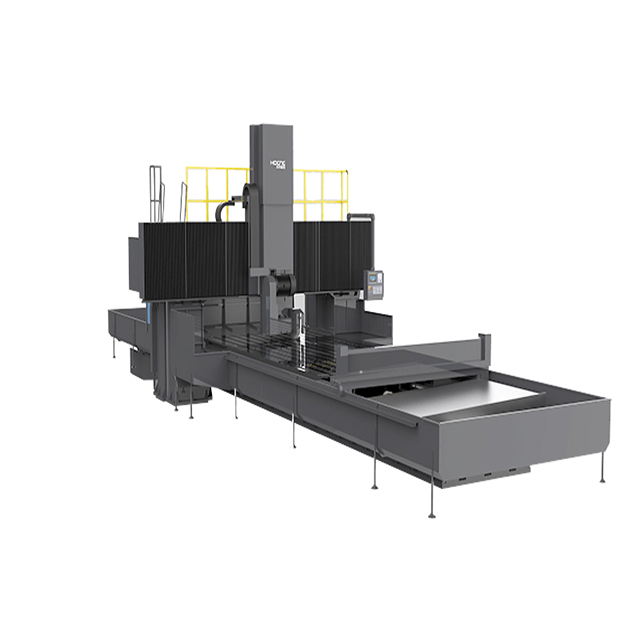

Портальный плоскошлифовальный станок

Шлифовальный станок для портальных рельсов серии MC(K)W53 PLC(CNC) с фиксированной балкой, размером стола от 1250*2000 мм до 3000*16000 мм.
штат:
Количество:
facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

Применение машины

Автомобильные запчасти

Автомобильные запчасти

производитель машин

Машиностроение

Военная аэрокосмическая промышленность

Военный космос

Плесень

Плесень

Стандартные аксессуары

Система охлаждения гидравлическая станция система смазки рабочий свет выравнивающие клинья
фундаментный винт фланец колеса оправка для балансировки колес инструмент и ящик для инструментов стандартное колесо

дополнительные аксессуары

Алмазная ручка

стенд для балансировки колес

Магнитный патрон

бумажный фильтр УЦИ

Параметры машины

Описание

Ед. изм

МЦВ7512*20

МЦВ7516*25

МЦВ7516*30

Размер стола (Ш * Д)

мм

1000*2000

1250*2500

1250*3000

Т-образный паз (размер * расстояние * №)

мм

28*180-5

Столбец    расстояние

мм

1200

1600

Скорость стола

м/мин

5-25

Максимальный ход по оси X

мм

2300

2800

3300

Максимальная длина шлифовки

мм

2000

2500

3000

Ход по оси Y

мм

1200

1500

Расстояние от центра шлифовальной бабки до стола   поверхность

мм

250-750

Максимум.вес помола

мм

4000

5000

5500

Поперечное перемещение колесной бабки

Скорость движения

м/мин

0-3

Мин.блок ввода

мм

0.001

Вертикальное перемещение колеса

ось Z макс.Инсульт

мм/т

500

Скорость движения

м/мин.

0-0,4

Мин.блок ввода

мм.

0.001

Мощность мотора шлифовальной головки

кВт

18.5

Размер колеса (OD*Width*ID)

мм

500*75*203

Скорость вращения шпинделя

об/мин

1200

Шероховатость поверхности

мкм

Ra0,63

Вес брутто

кг

15500

16500

17500

Размер машины(Д*Ш*В)

см

650*320*300

750*330*300

800*330*300

Описание

Ед. изм

МЦВ7520*25

МЦВ7520*35

МЦВ7525*40

МЦВ7525*50

Размер стола (Ш * Д)

мм

1600*2500

1600*3500

2000*4000

2000*5000

Т-образный паз (размер * расстояние * №)

мм

28*200-7

28*200-7

36*250-7

Столбец    расстояние

мм

2000

2000

2500

Скорость стола

м/мин

5-25

Максимальный ход по оси X

мм

2800

3800

4300

5300

Максимальная длина шлифовки

мм

2500

3500

4000

5000

Ход по оси Y

мм

1800

1800

2300

Расстояние от центра шлифовальной бабки до стола   поверхность

мм

250-750

250-850

Максимум.вес помола

мм

6000

8000

10000

12000

Поперечное перемещение колесной бабки

Скорость движения

м/мин

0-3

Мин.блок ввода

мм

0.001

Вертикальное перемещение колеса

ось Z макс.Инсульт

мм/т

500

600

Скорость движения

м/мин.

0-0,4

Мин.блок ввода

мм.

0.001

Мощность мотора шлифовальной головки

кВт

18.5

Размер колеса (OD*Width*ID)

мм

500*75*203

Скорость вращения шпинделя

об/мин

1200

Шероховатость поверхности

мкм

Ra0,63

Вес брутто

кг

21000

25000

30000

35000

Размер машины(Д*Ш*В)

см

770*400*310

970*400*310

1100*440*320

1300*440*360

Описание

Ед. изм

МК(К)В7530*60

МК(К)В7535*60

Размер стола (Ш * Д)

мм

2500*6000

3000*6000

Т-образный паз (размер * расстояние * №)

мм

28*200-7

36*250-7

Столбец    расстояние

мм

2000

2500

Скорость стола

м/мин

5-25

Максимальный ход по оси X

мм

3800

4300

Максимальная длина шлифовки

мм

3500

4000

Ход по оси Y

мм

1800

2300

Расстояние от центра шлифовальной бабки до стола   поверхность

мм

250-750

250-850

Максимум.вес помола

мм

13000

15000

Продольная скорость стола

мм

5-25

Поперечное перемещение колесной бабки

скорость движения

м/мин

0-3

Мин.блок ввода

мм

0.001

Вертикальное перемещение колеса

ось Z макс.Инсульт

мм/т

600

Скорость движения

м/мин.

0-0,4

Мин.блок ввода

мм.

0.001

Мощность мотора шлифовальной головки

кВт

18.5

Размер колеса (OD*Width*ID)

мм

500*75*203

Скорость вращения шпинделя

кВт

1200

Шероховатость поверхности

мкм

Ra0,63

Вес брутто

кг

56000

60000

Размер машины(Д*Ш*В)

см

1500*500*360

1500*550*500

Функции

  • Гидростатический подшипник имеет преимущества высокой точности движения, отсутствия износа, длительного срока службы, небольшой пусковой мощности, высокой несущей способности и хорошей виброустойчивости на высоких скоростях.


  • Продольное перемещение гидравлически с переменной скоростью

  • Серия MKW означает, что станок может быть сконфигурирован с системой ЧПУ для расширения до 2-осевого станка с ЧПУ.
