Фотоэлектрическая промышленность
инженерное оборудование
Пресс-формы
судостроение
Система Сименс 828D | Транспортер стружки цепного типа. |
Автоматическая система циркуляции охлаждения шпинделя с постоянной температурой | Автоматическая система смазки или координатные оси |
Пневматическая система машины | Воздушное уплотнение конуса шпинделя |
Автоматический конвейер стружки с обеих сторон рабочего стола. | Система охлаждения режущего инструмента и резервуар для воды большой емкости. |
| Полузакрытая крышка | Выключатель открытой двери |
миль на галлон | Трехцветный рабочий свет. |
Электрический шкаф кондиционера | Стандартные аксессуары и документы |
УВД
измерительный прибор
Решётчатая линейка
Дополнительная фрезерная головка
СОЖ через шпиндель
четвертый поворотный стол
| Модель Элемент | Единица | XKW2132×40 | XKW2132×60 | XKW2132×80 | XKW2137×60 | XKW2137×80 |
| Ход оси X | мм | 4200 | 6200 | 8200 | 6500 | 8500 |
| Ход оси Y | мм | 3800 | 3800 | 3800 | 4300 | 4300 |
| Ход оси Z | мм | 1250 | 1250 | 1250 | 1250 | 1250 |
| Перемещение по оси W (многоточечное позиционирование 5×250/непрерывное) | мм | 1250 | 1250 | 1250 | 1250/1600 | 1250/1600 |
| Эффективная ширина портала | мм | 3200 | 3200 | 3200 | 3700 | 3700 |
| Максимальное расстояние от стола до торца шпинделя | мм | 2450 | 2450 | 2450 | 2450/2750 | 2450/2750 |
| Размер стола | 2500×4000 | 2500×6000 | 2500×8000 | 3000×6000 | 3000×8000 | |
| Макс.вес загрузки | 18 | 24 | 30 | 28 | 35 | |
| Т-образный паз (Ш x расстояние x количество) | 28×200×12 | 28×200×12 | 28×200×12 | 28×200×14 | 28×200×14 | |
| Макс.скорость резания X/Y/Z | м/мин | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 | 6/6/6 |
| Быстрая скорость движения X/Y/Z | м/мин | 10.10.10 | 10.10.10 | 10.10.10 | 10.10.10 | 10.10.10 |
| Макс.скорость вращения шпинделя | об/мин | 4000 | 4000 | 4000 | 4000 | 4000 |
| Мощность шпинделя (непрерывная/30 мин) | кВт | 22/26 | 22/26 | 22/26 | 30/37 | 30/37 |
| Крутящий момент шпинделя | Нм | 770/910 | 770/910 | 770/910 | 1050/1260 | 1050/1260 |
| Конус шпинделя | мм | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 |
| Секция оперативной памяти | мм | 450×450 | 450×450 | 450×450 | 450×450 | 450×450 |
| пропускная способность УВД | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | |
| Макс.диаметр инструмента (полный/пустой) | мм | 125/250 | 125/250 | 125/250 | 125/250 | 125/250 |
| Макс.длина инструмента | мм | 400 | 400 | 400 | 400 | 400 |
| Макс.вес инструмента | кг | 25 | 25 | 25 | 25 | 25 |
| Точность (стандарт реализации ГБ/Т19362.1-2003) | ||||||
| Точность позиционирования X/Y/Z | мм | 0,025/0,030/0,020 | 0,028/0,030/0,020 | 0,03/0,030/0,020 | 0,028/0,035/0,020 | 0,03/0,035/0,020 |
| Повторите точность позиционирования X/Y/Z | мм | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 | 0,018/0,020/0,015 |
| другие | ||||||
| Общая мощность | КВА | 90 | 90 | 90 | 100 | 100 |
| Вес машины | t | 72 | 80 | 90 | 100 | 112 |
| Размеры машины (Д×Ш×В) | см | 1300×880×800 | 1700×880×800 | 2100×880×800 | 1700×950×820 | 2100×950×820 |

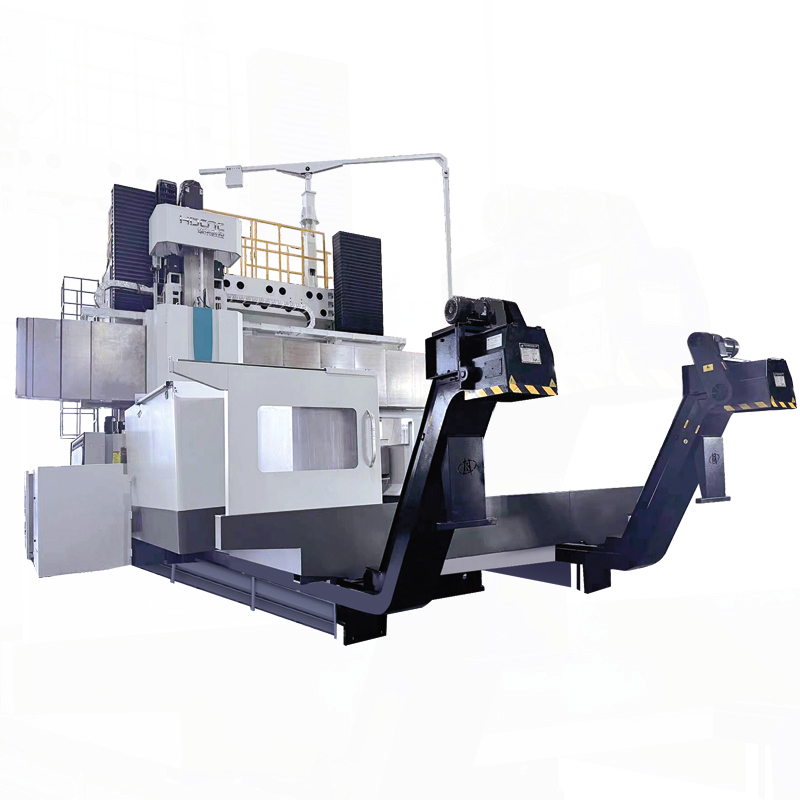

Станок представляет собой механическое обрабатывающее оборудование, объединяющее передовые технологии машин, электричества и жидкости, в основном используемое для обработки плоскостей, поверхностей и отверстий.Широко используемый в машиностроении, различных пластинах, коробках, стойках и других сложных деталях черновой и чистовой обработки, станок может достигать вертикального расточки и поперечной фрезерной головки (ось Y), вертикального перемещения (ось Z) и стола. продольное перемещение (ось X) трехосного рычажного механизма.Возможна многопроцессная обработка, такая как фрезерование, растачивание, сверление, жесткое нарезание резьбы, развертывание и зенковка.
