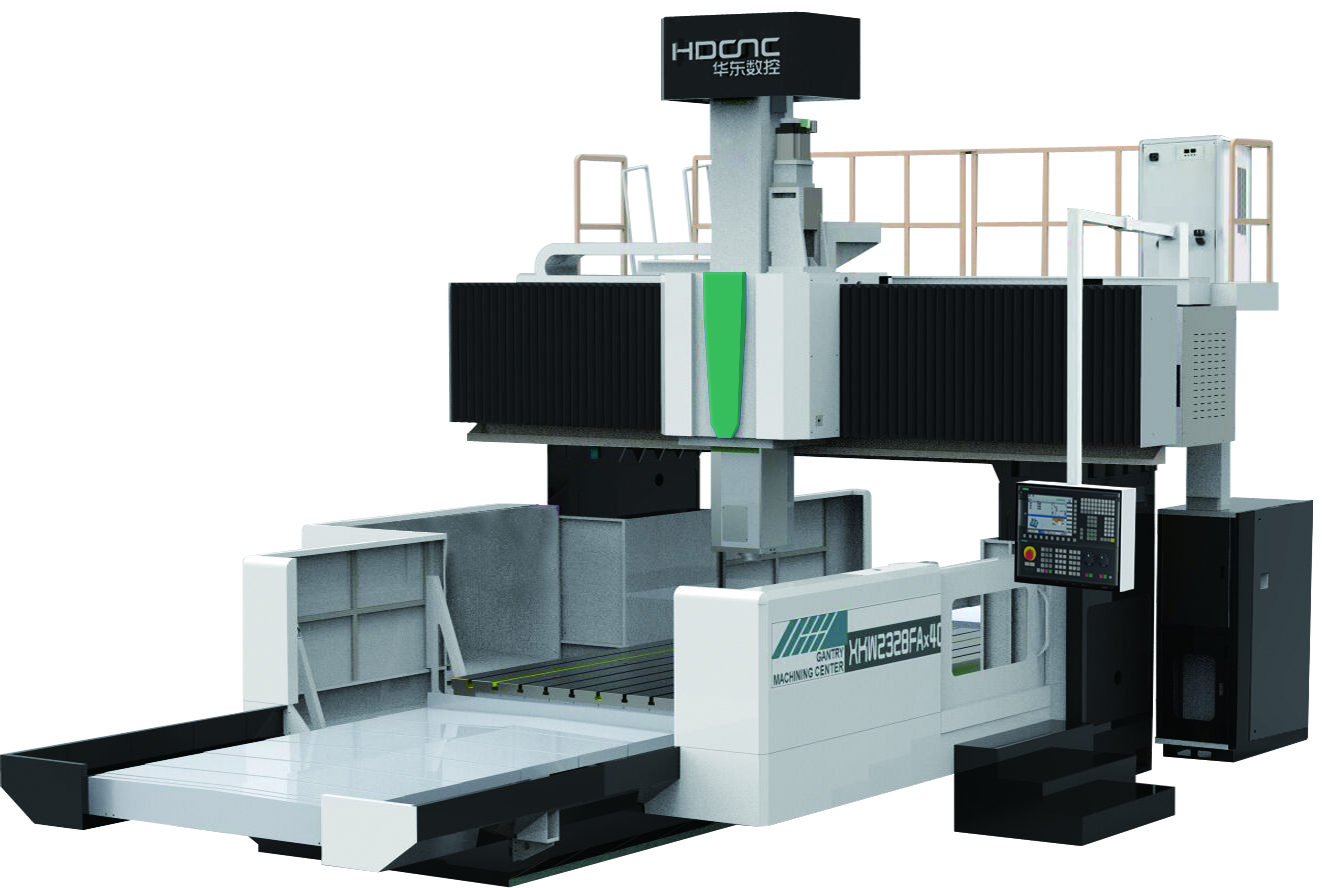

• Машина оснащена высоким жестким порталом. Конструкция рамы, а важные части - отливки из смолы и песка, и благодаря двум обработкам искусственного старения обладают достаточной статической и динамической жесткостью и
хорошая точность сохранения.
• Все три части машины оснащены высокоточным шариковым винтом с двойной гайкой и предварительной затяжкой.
растяжение, жесткость вождения высокая, точность стабильная и надежная.
• Ось X/Y имеет прочную линейную направляющую (шарик-шарик), ось Z имеет прямоугольную конструкцию.
жесткая конструкция рельса, а ось Z оснащена диазожидкостным балансировочным цилиндром с небольшим
инерция движения и скорость вкусовой реакции.
• В шпинделе станка используется тайваньский высокожесткий шпиндельный блок, длительный срок службы, высокая надежность, можно выбрать.
Привод с зубчатой головкой или конструкция прямого привода двигателя шпинделя.
| Элемент | XKW2350FT×80 | XKW2350FT×100 | XKW2350FT×120 | XKW2350FT×140 | XKW2350FT×160 | XKW2328B×30 XKW2328FB×30 |
| Эффективная ширина портала | 5000 | 5000 | 5000 | 5000 | 5000 | 2800 |
| Ход по оси X | 8300 | 10300 | 12500 | 14500 | 16500 | 3200 |
| Ход по оси Y | 5600 | 5600 | 5600 | 5600 | 5600 | 3000 |
| Ход по оси Z | 1500 | 1500 | 1500 | 1500 | 1500 | 1000/1250 |
| Расстояние от торца шпинделя до рабочей поверхности | 250~1750 | 250~1750 | 250~1750 | 250~1750 | 250~1750 | 190~1190/250~1250 |
| Размер стола (Ш*Д) | 3500*8000 | 3500*10000 | 3500*12000 | 3500*1400 | 3500*16000 | 2000*3000 |
| Вес загрузки стола | 40Т | 50Т | 60Т | 70Т | 80Т | 12Т |
| Т-образный паз | 13-36*250 | 36*250 | 36*250 | 36*250 | 36*250 | 13-22*150 |
| Размер секции оперативной памяти | 450*450 | 450*450 | 450*450 | 450*450 | 450*450 | Т-тип |
| Максимальная скорость шпинделя | 3500 об/мин | 3500 об/мин | 3500 об/мин | 3500 об/мин | 3500 об/мин | 6000/4000 об/мин |
| Мощность шпинделя | 30/36 | 30/36（37） | 30/36（37） | 30/36（37） | 30/36（37） | 22/26 |
| Режим привода шпинделя | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач | Прямое соединение/редукторная головка |
| Конус шпинделя | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 |
| Емкость инструмента T | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| Общая мощность источника питания | 100 | 100 | 100 | 100 | 100 | 60 |
| Размер машины | 22000*9000*7500 | 26000*9000*7500 | 30000*9000*6200 | 34000*9000*6200 | 37000*9000*6200 | 9000*7000*6200 |
| система ЧПУ | СИМЕНС 828D/ФАНУК 0i-MF | СИМЕНС 828D/ФАНУК 0i-MF | СИМЕНС 828D/ФАНУК 0i-MF | СИМЕНС 828D/ФАНУК 0i-MF | СИМЕНС 828D/ФАНУК 0i-MF | СИМЕНС 828D/ФАНУК 0i-MF |
| Элемент | XKW2328B×40 XKW2328FB×40 | XKW2328B×60 XKW2328FB×60 | XKW2316A×20 | XKW2317M*20 | XKW2316A×30 | XKW2316A×40 |
| Эффективная ширина портала | 2800 | 2800 | 1600 | 1720 | 1600 | 1600 |
| Ход по оси X | 4200 | 6200 | 2000 | 2200 | 3000 | 4200 |
| Ход по оси Y | 3000 | 3000 | 1900 | 1700 | 1900 | 1900 |
| Ход по оси Z | 1000/1250 | 1000/1250 | 800 | 850 | 800 | 800 |
| Расстояние от торца шпинделя до рабочей поверхности | 190~1190/250~1250 | 190~1190/250~1250 | 250~1050/190-990 | 340~1190 | 250~1050/190-990 | 250~1050/190-990 |
| Размер стола (Ш*Д) | 2000*3000 | 2000*4000 | 1300*2000 | 1500*2200 | 1300*3000 | 1300*4000 |
| Вес загрузки стола | 12Т | 16Т | 4Т | 4Т | 5Т | 6Т |
| Т-образный паз | 13-22*150 | 13-22*150 | 7-22×170 | 22×150 | 7-22×170 | 7-22×170 |
| Размер секции оперативной памяти | Т-тип | Т-тип | Т-образная направляющая | Т-образная направляющая/квадратная направляющая | Т-образная направляющая | Т-образная направляющая |
| Максимальная скорость шпинделя | 6000/4000 об/мин | 6000/4000 об/мин | 6000 об/мин | 6000 об/мин (1: 1/1: 1,5) | 6000 об/мин | 6000 об/мин |
| Мощность шпинделя | 22/26 | 22/26 | 15/18,5 | 15/18,5 | 15/18,5 | 15/18,5 |
| Режим привода шпинделя | Прямое соединение/редукторная головка | Прямое соединение/редукторная головка | Прямое соединение/редукторная головка | Ремень синхронизатора/коробка BF/головка редуктора | Прямое соединение/редукторная головка | Прямое соединение/редукторная головка |
| Конус шпинделя | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 |
| Емкость хранилища инструментов T | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| Общая мощность источника питания | 60 | 60 | 50 | 50 | 50 | 50 |
| Размер машины | 11000*7000*6200 | 15000*7000*6200 | 6500×5500×4500 | 6500×5800×4500 | 8500×5500×4500 | 10500×5500×4500 |
| система ЧПУ | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF |
| Элемент | XKW2322M*30 | XKW2325M*40 | XKW2324*40 XKW2332FT*40 | XKW2332FA*40 XKW2332FT*40 | XKW2332FA*60 XKW2332FT*60 | XKW2332FA×80 XKW2332FT×80 | XKW2337FA×60 XKW2337FT×60 |
| Эффективная ширина портала | 2200 | 2520 | 2400 | 3200 | 3200 | 3200 | 3700 |
| Ход по оси X | 3000 | 4200 | 4200 | 4200 | 6200 | 8300 | 6200 |
| Ход по оси Y | 2200(2400) | 2520 | 2600 | 3400 | 3400 | 3400 | 3900 |
| Ход по оси Z | 1000 | 1000 | 1000 | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 |
| Расстояние от торца шпинделя до рабочей поверхности | 150~1150 | 175~1175 | 250~1250 | 250~1250/1750 | 250~1250/1750 | 250~1250/1750 | 250~1250/1750 |
| Размер стола (Ш*Д) | 2000*3000 | 2000*4200 | 2000*4000 | 2500*4000 | 2500×6000 | 2500×8000 | 3000×6000 |
| Вес загрузки стола | 9Т | 12Т | 16Т | 20Т | 24Т | 28Т | 24Т |
| Т-образный паз | 11-22×175 | 11-22×175 | 13-22*150 | 13-22*150 | 13-22*150 | 12-28×200 | 11-36×250 |
| Размер секции оперативной памяти | Т-образная направляющая/квадратная направляющая | Т-образная направляющая/квадратная направляющая | Т-образная направляющая/квадратная направляющая | 400*400/450*450 | 400*400/450*450 | 400*400/450*450 | 400*400/450*450 |
| Максимальная скорость шпинделя | 6000 об/мин (1: 1/1: 1,5) | 6000 об/мин (1: 1/1: 1,5) | 6000/4000 об/мин | 6000/4000 об/мин | 6000/4000 об/мин | 6000/4000 об/мин | 3500 об/мин |
| Мощность шпинделя | 15/18,5 | 15/18,5 | 22/26 | 22/26 | 22/26 | 22/26 | 22/26(30/37) |
| Режим привода шпинделя | Ремень синхронизатора/коробка BF/головка редуктора | Ремень синхронизатора/коробка BF/головка редуктора | Прямое соединение/редукторная головка | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач |
| Конус шпинделя | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 | БТ50 |
| Емкость инструмента T | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| Общая мощность источника питания | 60 | 60 | 60 | 60 | 65 | 75 | 80 |
| Размер машины | 9000×6000×5500 | 11000×6200×5500 | 13000*6500*6000 | 11000*7000*6200 | 15000×7000×6200 | 19000*7000*6200 | 17000×7500×6800 |
| система ЧПУ | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF |
| Элемент | XKW2337FA×80 XKW2337FT×80 | XKW2342FA×60 XKW2342FT×60 | XKW2342FA×80 XKW2342FT×80 | XKW2342FA×100 XKW2342FT×100 |
| Эффективная ширина портала | 3700 | 4200 | 4200 | 4200 |
| Ход по оси X | 8300 | 6200 | 8300 | 10300 |
| Ход по оси Y | 3900 | 4400 | 4400 | 4400 |
| Ход по оси Z | 1250/1500 | 1250/1500 | 1250/1500 | 1250/1500 |
| Расстояние от торца шпинделя до рабочей поверхности | 250~1250/1750 | 250~1250/1750 | 250~1250/1750 | 250~1250/1750 |
| Размер стола (Ш*Д) | 3000×8000 | 3000×6000 | 3000×8000 | 3000×10000 |
| Вес загрузки стола | 28Т | 32Т | 36Т | 40Т |
| Т-образный паз | 11-36×250 | 11-36×250 | 11-36×250 | 11-36×250 |
| Размер секции оперативной памяти | 400*400/450*450 | 400*400/450*450 | 400*400/450*450 | 400*400/450*450 |
| Максимальная скорость шпинделя | 3500 об/мин | 3500 об/мин | 3500 об/мин | 4000 об/мин |
| Мощность шпинделя | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) | 22/26(30/37) |
| Режим привода шпинделя | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач | Двухскоростная коробка передач |
| Конус шпинделя | БТ50 | БТ50 | БТ50 | БТ50 |
| Емкость инструмента T | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 | 24/32/40/60 |
| Общая мощность источника питания | 85 | 90 | 100 | 110 |
| Размер машины | 19000×7500×6800 | 17000×8000×6800 | 19000×8000×6800 | 21000*8000*6800 |
| система ЧПУ | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF | SIEMENS 828D/FANUC 0i-MF |
