Пресс-формы
Инженер машиностроения
Судовая промышленность
Ареспейс Индутри1

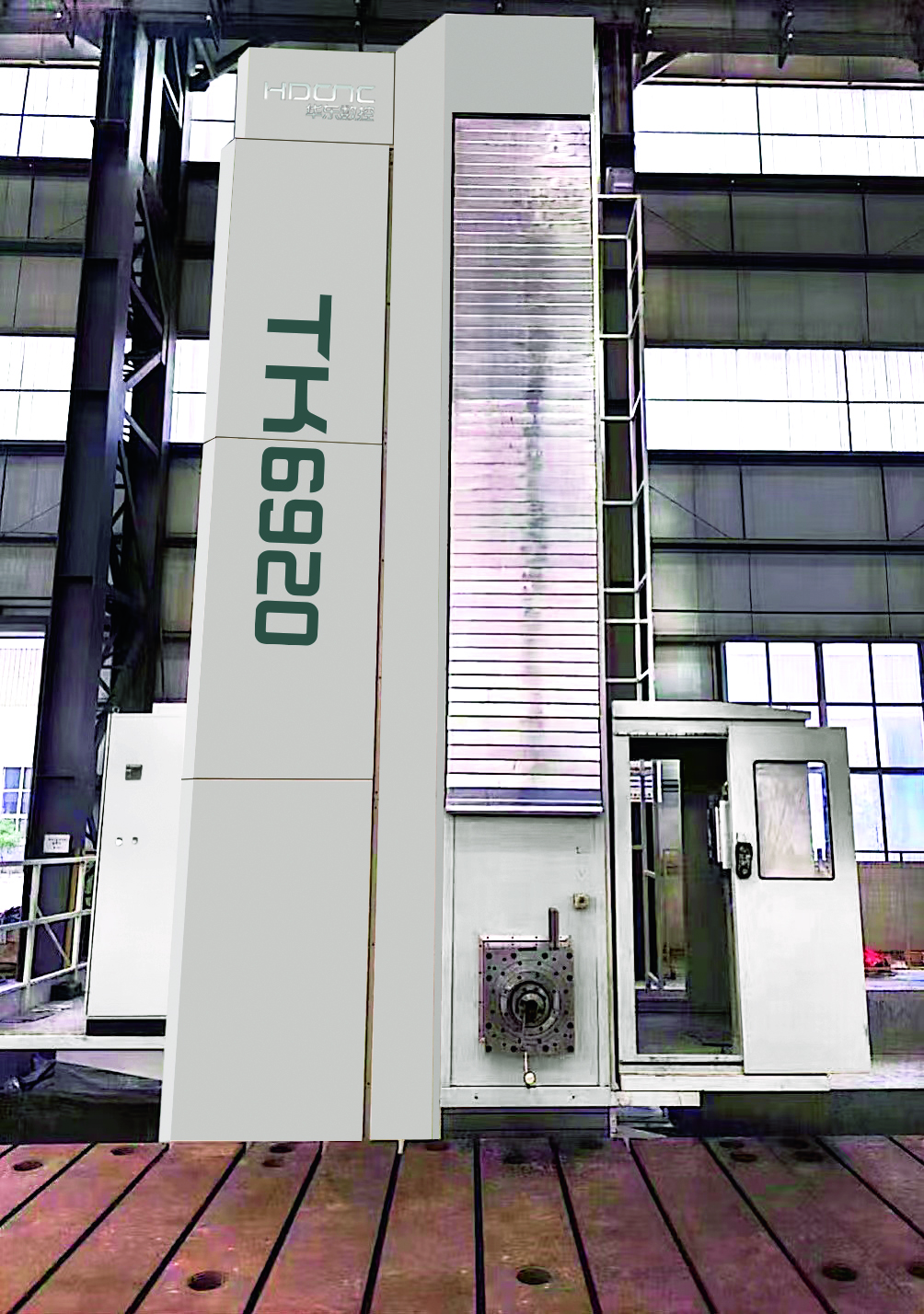

Элемент | Единица | ТК6913 | ТК6916 | ТК6920 | HBW160 | HBW200 |
Секция передней бабки | ||||||
Диаметр расточного вала | мм | ф130 | ф160 | ф200 | ф160 | ф200 |
Конус шпинделя | об/мин | ISO50 | ISO50 | ISO50 | ISO50 | ISO60 |
Скорость вращения шпинделя | Мм | 2-1500 | 2-1200 | 2-1200 | 2-1500 | 2-1500 |
Размер конца фрезерного вала | Мм | ф221,44 | ф280 | ф320 | ф300 | ф300 |
Размер секции оперативной памяти | мм | 420*460 | 480*520 | 480*520 | 480*520 | 480*520 |
Мощность шпинделя | КВт | 30 | 55 | 85 | 71 | 71 |
Макс.крутящий момент фрезерного шпинделя | Нм | 2200 | 5500 | 11000 | 10000 | 10000 |
Макс. сопротивление подачи фрезерного шпинделя | N | 18000 | 23000 | 26000 | 38000 | 38000 |
Диапазон обработки | ||||||
перемещение по оси X | мм | 4000+1000*н | 6000+1000*н | 6000+1000*н | 6000+2000*н | 6000+2000*н |
Перемещение по оси Y | мм | 2000-4000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 |
Перемещение по оси Z (плунжер) | мм | 800 | 1200 | 1200 | 1200 | 1200 |
Перемещение по оси W (расточный вал) | мм | 700 | 1200 | 1200 | 1200 | 1200 |
Скорость | ||||||
Быстрая скорость оси XYZ | мм/мин | 8000 | 8000 | 8000 | 8000 | 8000 |
Быстрая скорость оси W | мм/мин | 6000 | 6000 | 6000 | 6000 | 6000 |
Скорость подачи по оси XYZ | мм/мин | 1-6000 | 1-6000 | 1-6000 | 1-6000 | 1-6000 |
Скорость подачи по оси W | мм/мин | 1-4000 | 1-4000 | 1-4000 | 1-4000 | 1-4000 |
Точность | ||||||
Точность позиционирования оси XYZW | Мм | 0,02/1000 | 0,02/1000 | 0,02/1000 | 0,02/1000 | 0,02/1000 |
Точность повторного позиционирования оси XYZW | мм | 0.015 | 0.015 | 0.015 | 0.015 | 0.015 |

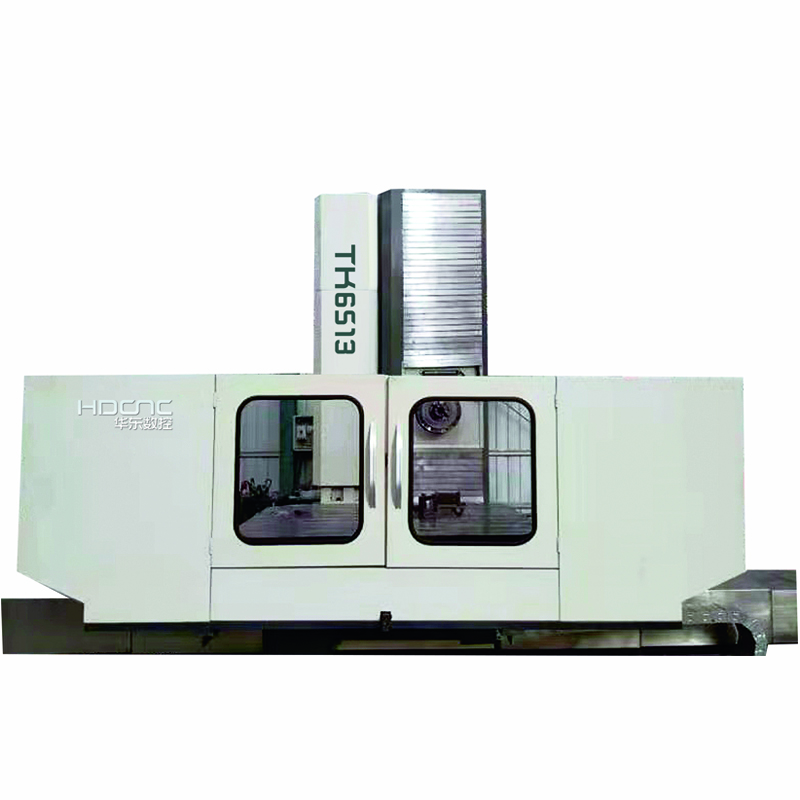

Элемент | Единица | ТК6511 | ТК6513 | ТК6516 |
Секция передней бабки | ||||
Диаметр расточного вала | мм | ф110 | ф130 | ф160 |
Конус шпинделя | об/мин | ISO50 | ISO50 | ISO50 |
Скорость вращения шпинделя | Мм | 2-1500 | 2-1500 | 2-1200 |
Размер конца фрезерного вала | Мм | ф221,44 | ф280 | ф320 |
Размер секции оперативной памяти | мм | 420*460 | ||
Мощность шпинделя | КВт | 17/22,5 | 30/36 | 30/36 |
Макс.крутящий момент фрезерного шпинделя | Нм | 1300 | 2234 | 2553 |
Макс. сопротивление подачи фрезерного шпинделя | N | 18000 | 20000 | 40000 |
Диапазон обработки | ||||
Размер стола | мм | 1400*1600 | 1600*2000 | 2500*2500 |
Макс. вес загрузки стола | кг | 10000 | 10000 | 20000 |
Мин.разделение | ° | 0.001 | 0.001 | 0.001 |
перемещение по оси X | мм | 3000 | 3000 | 3000 |
Перемещение по оси Y | мм | 2000 | 2000 | 2500 |
Перемещение по оси Z (плунжер) | мм | 1500 | 1600 | 1600 |
Перемещение по оси W (расточный вал) | мм | 600 | 800 | 1000 |
Скорость | ||||
Быстрая скорость оси XYZ | мм/мин | 8000 | 10000 | 10000 |
Быстрая скорость оси W | мм/мин | 6000 | 4000 | 4000 |
Скорость подачи по оси XYZ | мм/мин | 1-6000 | 1-6000 | 1-6000 |
Скорость подачи по оси W | мм/мин | 1-4000 | 1-4000 | 1-4000 |
Скорость подачи B aixs | °/мин | 360 | 360 | 360 |
Точность | ||||
Точность позиционирования оси XYZW | Мм | 0,02/1000 | 0,02/1000 | 0,02/1000 |
Точность позиционирования оси B | 8 | 15 | 10 | |
Точность повторного позиционирования оси XYZW | мм | 0.015 | 0.015 | 0.015 |
Повторяемая точность позиционирования Baxis | 6 | 4 | 8 |
1. Гидростатическая направляющая
2.высокая жесткая кровать с несколькими опорами

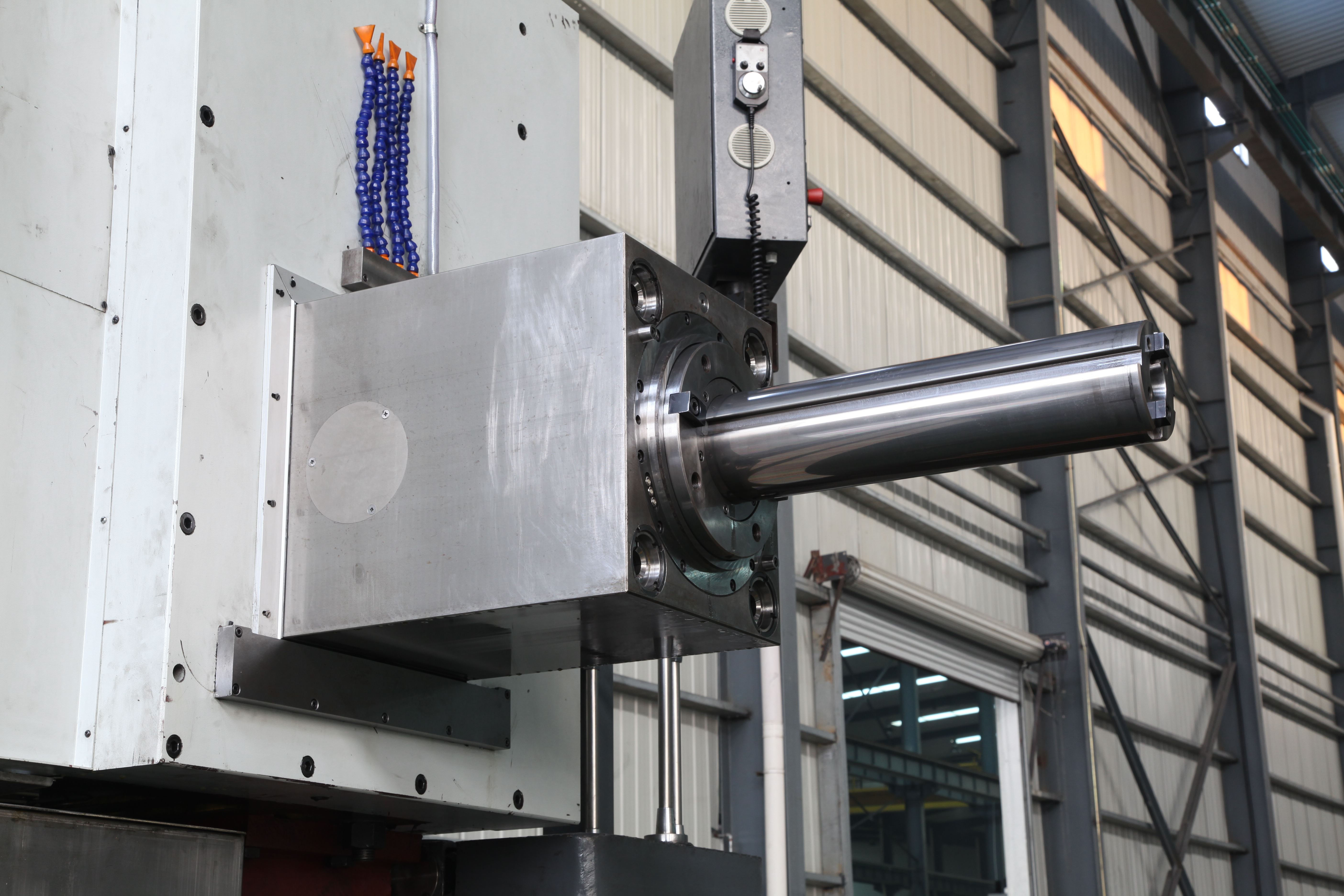

3. Полностью закрытая головная бабка
4. Вращение гайки оси Y
5.X-ось с реечным приводом, вы можете выбрать механизм зазора с двойным двигателем или двойной шестерней или выбрать механизм зазора с двойной шестерней с одним двигателем.
Главная коробка передач и квадратный плунжер подаются синхронно, с высокой скоростью, низким уровнем шума и высоким крутящим моментом.
6. Импортированный баланс противовеса стального троса, усовершенствованная уникальная точка подъема баланса.
7.Двойная конструкция колонки.
8. Полное шлифование направляющей колонны станины.
9. направляющая колонны с разгрузочным устройством

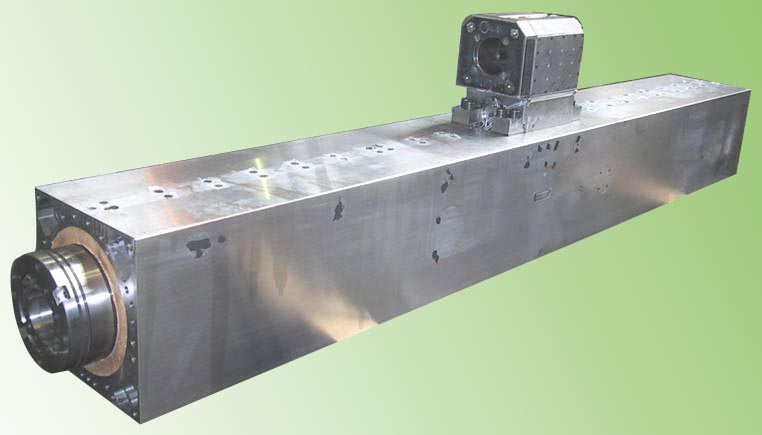

10.Квадратный плунжер для четырех сторон полной формы, с компенсационным механизмом.
11. Можно настроить центральную розетку высокого давления.
12. Другие варианты: УВД, автоматическая головка
