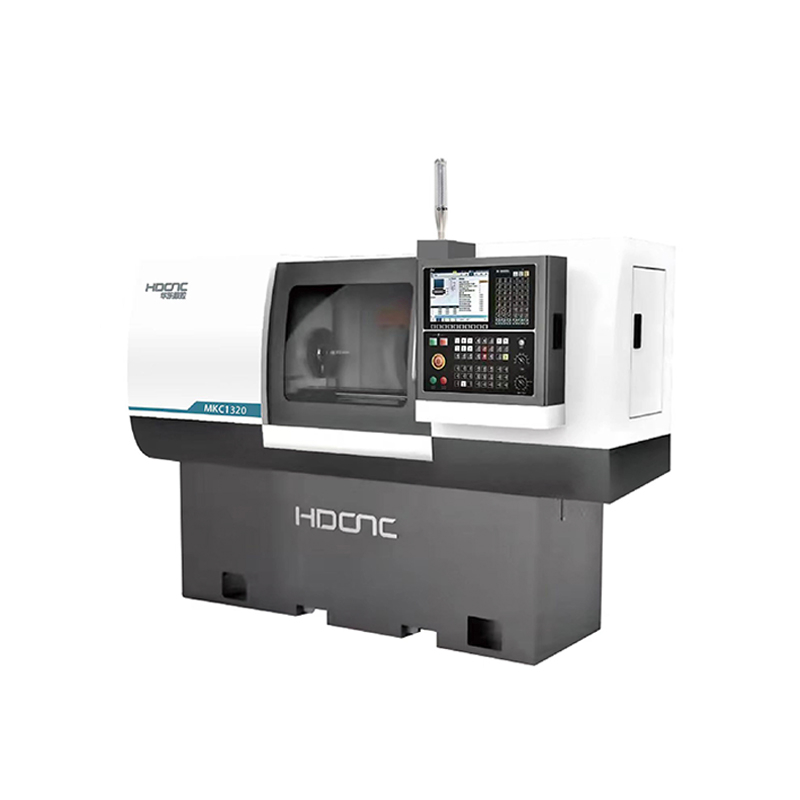

Этот станок представляет собой семиосевой трехрычажный сверхвысокоскоростной наружный круглошлифовальный станок с ЧПУ, в котором используется система ЧПУ Siemens (стандартная конфигурация).Путем настройки высококачественной версии системы ЧПУ для шлифовального станка, которая может реализовать самый высокий линейный серводвигатель по оси X, серводвигатель с линейным перемещением по осям W и Z, а также вращение вала CI, C2, точное управление приводным двигателем и с помощью технологии управления преобразованием частоты для достижения в режиме реального времени моторного шпинделя CBN и исправления согласованного управления моторизованным шпинделем. Он оснащен полным набором устройств / технологий защиты и контроля безопасности, таких как онлайн-устройство динамической балансировки, AE пустой устройство защиты от столкновений и т. д. для завершения цилиндрического высокоскоростного шлифования деталей вала.
Благодаря исследованию шлифовального механизма различных частей был разработан наиболее разумный процесс шлифования.Этот станок может выполнять не только сверхскоростное шлифование обычного черного металла, но также выполнять сверхскоростное шлифование наружной поверхности различных типичных хрупких материалов и твердых материалов.Машина имеет следующие функциональные особенности:
1. Шпиндель с шлифовальной головкой использует сверхвысокоскоростную моторизованную конструкцию шпинделя собственной разработки с высокой жесткостью и точностью вращения.Линейная скорость шлифовального круга меньше или равна 120 м/с (стандартная конфигурация, максимальная дополнительная 150 м/с).
2, стол и приводной винт с поперечной подачей используют импортный шариковый винт класса C3 для шлифования известного бренда, количественное предварительное растяжение, хорошую жесткость трансмиссии, небольшой обратный ход воздуха.
3. Ось X использует прямой привод линейного двигателя и статическую направляющую для обеспечения высокой жесткости, низкого коэффициента трения и хорошей динамической реакции системы трансмиссии.
4, рабочая головка использует технологию нулевого и сервопривода, вся машина использует технологию сервопривода, ИСПОЛЬЗУЕТ технологию ремонта шпинделя шлифовального круга CBN, используя технологию станины токарного станка с высокой демпфирующей конструкцией (материалом), используя технологию динамической балансировки шлифовального круга CBN в режиме реального времени, Используя интерфейс холостого хода сонара AE и другие основные технологии, зарезервированный манипулятор или собственную запатентованную технологию, обеспечьте стабильность, безопасность, надежность и гибкость производительности машины.
5. Использование высококачественной версии шлифовального станка системы ЧПУ, разработанного предприятием интерфейса человек-машина для шлифования, надежная работа, удобное управление, программирование.
6, оснащён измерителем осевого позиционирования, точность осевого позиционирования 0,01 мм.
7. Оснащен радиальным автоматическим измерительным прибором для реализации полного автоматического управления с обратной связью, точность внешнего круга стабильна ниже 0,003 мм.
Мы можем обеспечить поддержку сверхскоростного процесса шлифования для типичных отраслей промышленности и материалов, который подходит для высокоскоростного шлифования деталей вала в обычных и специальных отраслях промышленности.
Дополнительные аксессуары Стандартные аксессуары
Многоступенчатый резервуар для воды с фильтром типа водонапорной башни, измерительная мостовая пластина, клин для выравнивания станка, приводная собачка (ø50 ~ ø75, 1 шт.), шлифовальный круг CBN (120 м/с, 1 шт.), валик для правки шлифовального круга CBN, маслобак шпинделя, цементированный твердосплавный наконечник (Морзе № 4, Морзе № 5 по 1 шт.), инструмент для разборки шлифовального круга, балансировочный вал шлифовального круга, шлифовальный круг из белого корунда
Машина охлаждения масла
Температура охлаждающей воды
Правка электрического шпинделя
Электрический шкаф Кондиционер
Локатор торца
Измеритель наружного диаметра онлайн (ø8 ~ ø130)
Гидравлическая станция для измерения диаметра
Устройство поглощения тумана
Онлайн динамический баланс шлифовального круга
Система предотвращения столкновений пустого диапазона AE
Алмазная ручка
Специальные приспособления и измерительный инструмент
Этот станок представляет собой семиосевой трехрычажный сверхвысокоскоростной наружный круглошлифовальный станок с ЧПУ, в котором используется система ЧПУ Siemens (стандартная конфигурация).Путем настройки высококачественной версии системы ЧПУ для шлифовального станка, которая может реализовать самый высокий линейный серводвигатель по оси X, серводвигатель с линейным перемещением по осям W и Z, а также вращение вала CI, C2, точное управление приводным двигателем и с помощью технологии управления преобразованием частоты для достижения в режиме реального времени моторного шпинделя CBN и исправления согласованного управления моторизованным шпинделем. Он оснащен полным набором устройств / технологий защиты и контроля безопасности, таких как онлайн-устройство динамической балансировки, AE пустой устройство защиты от столкновений и т. д. для завершения цилиндрического высокоскоростного шлифования деталей вала.
Благодаря исследованию шлифовального механизма различных частей был разработан наиболее разумный процесс шлифования.Этот станок может выполнять не только сверхскоростное шлифование обычного черного металла, но также выполнять сверхскоростное шлифование наружной поверхности различных типичных хрупких материалов и твердых материалов.Машина имеет следующие функциональные особенности:
1. Шпиндель с шлифовальной головкой использует сверхвысокоскоростную моторизованную конструкцию шпинделя собственной разработки с высокой жесткостью и точностью вращения.Линейная скорость шлифовального круга меньше или равна 120 м/с (стандартная конфигурация, максимальная дополнительная 150 м/с).
2, стол и приводной винт с поперечной подачей используют импортный шариковый винт класса C3 для шлифования известного бренда, количественное предварительное растяжение, хорошую жесткость трансмиссии, небольшой обратный ход воздуха.
3. Ось X использует прямой привод линейного двигателя и статическую направляющую для обеспечения высокой жесткости, низкого коэффициента трения и хорошей динамической реакции системы трансмиссии.
4, рабочая головка использует технологию нулевого и сервопривода, вся машина использует технологию сервопривода, ИСПОЛЬЗУЕТ технологию ремонта шпинделя шлифовального круга CBN, используя технологию станины токарного станка с высокой демпфирующей конструкцией (материалом), используя технологию динамической балансировки шлифовального круга CBN в режиме реального времени, Используя интерфейс холостого хода сонара AE и другие основные технологии, зарезервированный манипулятор или собственную запатентованную технологию, обеспечьте стабильность, безопасность, надежность и гибкость производительности машины.
5. Использование высококачественной версии шлифовального станка системы ЧПУ, разработанного предприятием интерфейса человек-машина для шлифования, надежная работа, удобное управление, программирование.
6, оснащён измерителем осевого позиционирования, точность осевого позиционирования 0,01 мм.
7. Оснащен радиальным автоматическим измерительным прибором для реализации полного автоматического управления с обратной связью, точность внешнего круга стабильна ниже 0,003 мм.
Мы можем обеспечить поддержку сверхскоростного процесса шлифования для типичных отраслей промышленности и материалов, который подходит для высокоскоростного шлифования деталей вала в обычных и специальных отраслях промышленности.
Дополнительные аксессуары Стандартные аксессуары
Многоступенчатый резервуар для воды с фильтром типа водонапорной башни, измерительная мостовая пластина, клин для выравнивания станка, приводная собачка (ø50 ~ ø75, 1 шт.), шлифовальный круг CBN (120 м/с, 1 шт.), валик для правки шлифовального круга CBN, маслобак шпинделя, цементированный твердосплавный наконечник (Морзе № 4, Морзе № 5 по 1 шт.), инструмент для разборки шлифовального круга, балансировочный вал шлифовального круга, шлифовальный круг из белого корунда
Машина охлаждения масла
Температура охлаждающей воды
Правка электрического шпинделя
Электрический шкаф Кондиционер
Локатор торца
Измеритель наружного диаметра онлайн (ø8 ~ ø130)
Гидравлическая станция для измерения диаметра
Устройство поглощения тумана
Онлайн динамический баланс шлифовального круга
Система предотвращения столкновений пустого диапазона AE
Алмазная ручка
Специальные приспособления и измерительный инструмент
Iтем | МКЦ1320*500 |
Центральная высота | 180мм |
Мин.Внешний диаметр | 10 мм |
Максимум.Внешний диаметр | 200мм |
Максимум.Длина | 500 мм |
Расстояние между центрами | 500мм |
Максимум.Загрузка Вес | 30 кг |
Мин. подача по оси X | 0,5 мкм |
Ось X Разрешение | 0,1 мкм |
Макс. подача по оси X | 16000мм/мин |
Мин. подача по оси Z | 0,001 мм |
Ось Z Разрешение | 0,1 мкм |
Макс. подача по оси Z | 8000мм/мин |
рабочая головка | Стандарт с прочной рабочей головкой, MT 5 # |
Задняя бабка | Стандарт с прочной задней бабкой, MT 4 # |
Размер колеса | Φ500мм×(5-40)мм×Φ(0-40)мм (согласно колесной схеме) |
Круговая линейная скорость колеса | ≤120 м/с(стандарт);150 м/с(макс) |
СИСТЕМА ЧПУ | Сименс 828D (стандарт) |
