| Количество: | |
|---|---|
Автозапчасти
Производитель машины
Военная аэрокосмическая промышленность
Форма
| Система охлаждения | Гидравлическая станция | Система смазки | Рабочий свет | Выравнивающие клинья |
| Фундаментный винт | Фланец колеса | Оправка для балансировки колес | Инструмент и ящик для инструментов | магнитный патрон, |
| стандартное колесо. | ПЛК-контроллер | Сенсорный экран | Руководство по эксплуатации | фундаментный винт |
сбор пыли устройство | бумажный фильтр | магический разделитель | стенд для балансировки колес | Ось YZ ЦИ |
| Описание | Единица | SG2050AHR SG2050AHD | SGA2550AHR SGA2550AHD | SGA3063AHR SGA3063AHD |
Размер стола (Д * Ш) | мм | 200*460 | 250*500 | 635*305 |
Расстояние от центра шпинделя до рабочего стола | мм | 450 | 450 | 580 |
Макс.загрузка таблицы(включая magentic патрон) | 120 | 180 | 270 | |
Размер магнитного патрона | мм | 200*460 | 250*500 | 300*600 |
Размер колеса (OD*Width*ID) | мм | 200*20*31,75 | 200*20*31,75 | 350*40*127 |
Скорость шпинделя (бесступенчатая) | об/мин | 2850 | 2850 | 1450 |
Скорость рабочего стола | м/мин | 7-23 | 7-23 | 7-23 |
Вертикальная автоматическая подача | мм/ход | 0,005/0,01/0,02/0,03/0,04/0,05 | ||
Быстрая скорость вертикальной подачи (двигатель) | мм/мин | 460 | ||
Маховик поперечной подачи на деление | мм | 0.02 | ||
Поперечная автоподача | мм/мин | 0,1-8 | ||
Поперечная быстрая подача | мм/мин | 990 | ||
Шпиндельный двигатель | кВт | 1.5 | 2.2 | 5.5 |
Гидравлический двигатель | кВт | 0.75 | 2.2 | |
Двигатель охлаждающей жидкости | кВт | 0.04 | 0.125 | |
Подъемный серводвигатель | кВт | 0,25 (Ач) 0,5 (АХД) | ||
Двигатель поперечной подачи | кВт | 0.04 | ||
Общая номинальная мощность | кВт | 3 | 3.7 | 9 |
Шероховатость поверхности | мкм | Ra0,63 | ||
Описание | Единица | SGA30100AHR SGA30100AHD | SGA4080AHR SGA4080AHD | SGA40100AHR SGA40100AHD |
Размер стола (Д * Ш) | мм | 305*1050 | 406*813 | 406*1020 |
Расстояние от центра шпинделя до рабочего стола | мм | 580 | ||
Макс.загрузка таблицы(включая magentic патрон) | 400 | 500 | 600 | |
Размер магнитного патрона | мм | 300*1000 | 400*800 | 400*1000 |
Размер колеса (OD*Width*ID) | мм | 350*40*127 | 350*40*127 | 350*40*127 |
Скорость шпинделя (бесступенчатая) | об/мин | 1450 | 1450 | 1450 |
Скорость рабочего стола | м/мин | 7-23 | 7-23 | 7-23 |
Вертикальная автоматическая подача | мм/ход | 0,005/0,01/0,02/0,03/0,04/0,05 | ||
Быстрая скорость вертикальной подачи (двигатель) | мм/мин | 460 | ||
Маховик поперечной подачи на деление | мм | 0.02 | ||
Поперечная автоподача | мм/мин | 0,1-8 | ||
Поперечная быстрая подача | мм/мин | 990 | ||
Шпиндельный двигатель | кВт | 5.5 | 5.5 | 5.5 |
Гидравлический двигатель | кВт | 2.2 | ||
Двигатель охлаждающей жидкости | кВт | 0.125 | ||
Подъемный серводвигатель | кВт | 0,25 (Ач) 0,5 (АХД) | ||
Двигатель поперечной подачи | кВт | 0.04 | ||
Общая номинальная мощность | кВт | 9 | ||
Шероховатость поверхности | мкм | Ra0,63 | ||

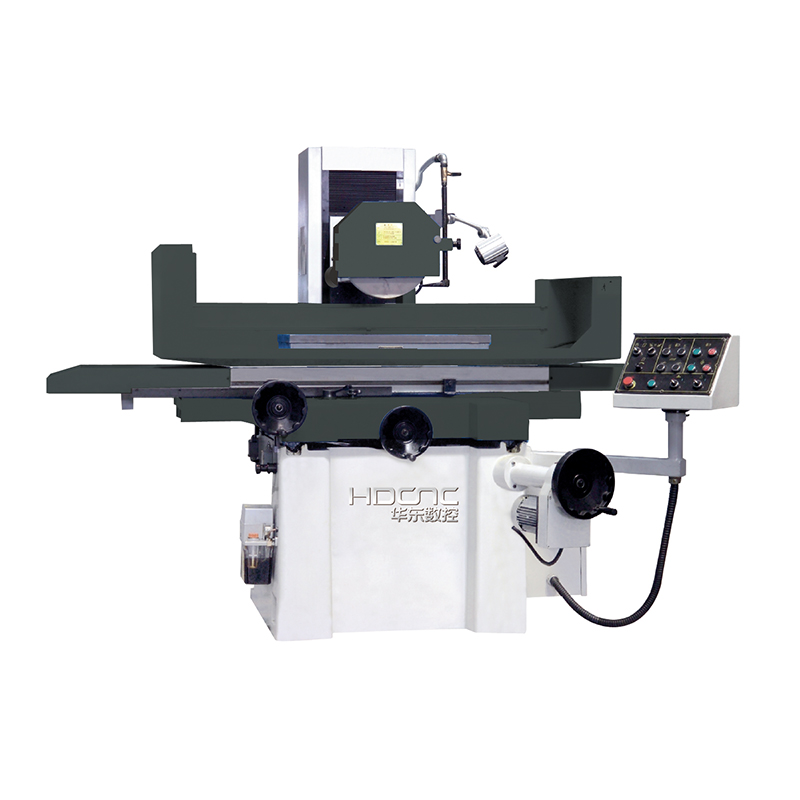

Фундамент из высокопрочного чугуна
Машина продольно перемещается гидравлически или вручную;
Поперечные перемещения вручную или с частотным приводом;
Вертикальные приводы с помощью серводвигателя, контроллер ПЛК, реализующий автоматическую подачу (модель AHD)
Вертикальные приводы с быстрым двигателем (модель AHR)
Колонна оснащена стальной направляющей для повышения жесткости.
Шлифовальная головка оснащена высокоточным шпинделем с подшипником качения, установленным на втулке, что позволяет достичь высокой точности и чистового шлифования.
