| Количество: | |
|---|---|

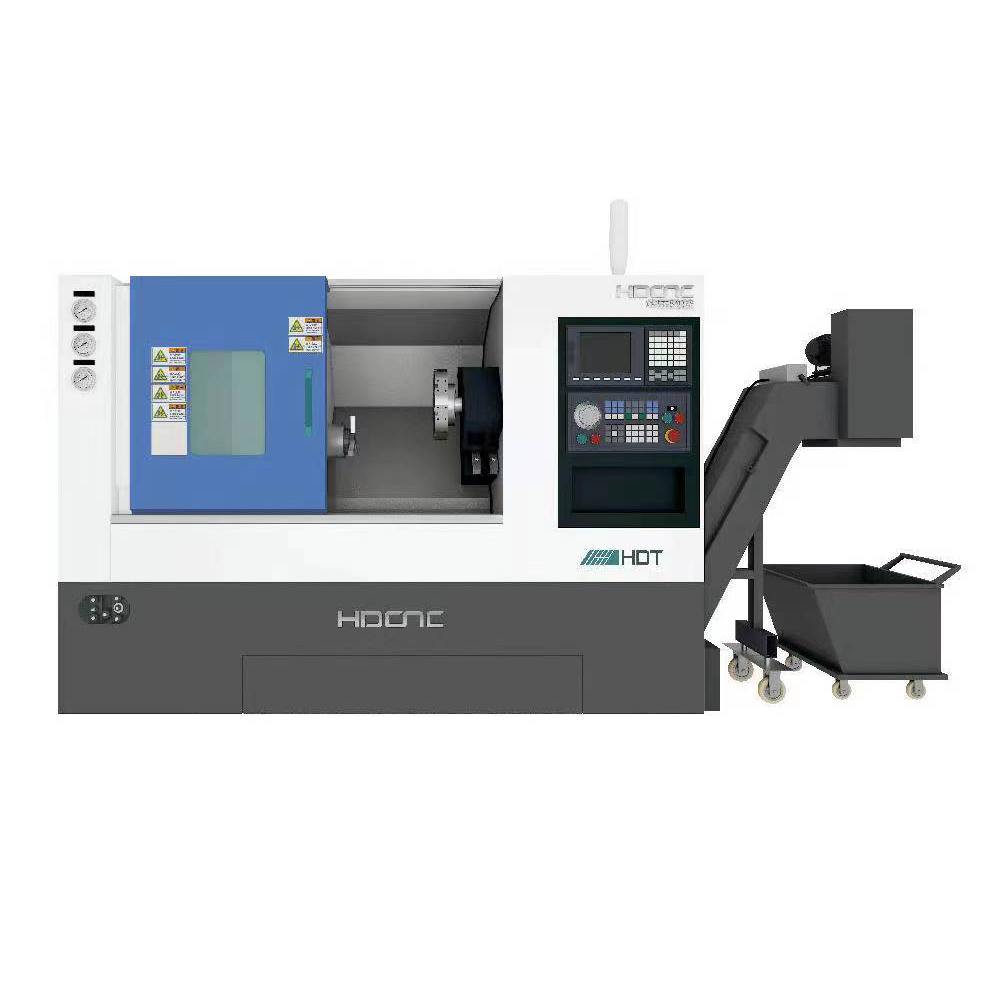

Полнофункциональный горизонтальный токарный станок с ЧПУ серии HDT, основанный на европейской и американской технологической платформе, в сочетании с многолетним опытом нашей компании в проектировании горизонтальных токарных станков с ЧПУ, соответствует требованиям рынка, а также разработке и дизайну, станок может обрабатывать осевой класс, пластинчатые детали, нарезка резьбы, дуга, конус, а также внутренняя и внешняя поверхность роторов, револьвер, большое количество, высокоточная механическая обработка деталей.
Инженерное оборудование
литье
Судовая промышленность
Фотоэлектрическая промышленность
| Выравнивающие клинья | Держатель токарного инструмента | Конвейер охлаждающей жидкости |
| Тележка для чипсов | Центр |
Предмет | Ед. изм | HDT460P | HDT560 | HDT680 | |
Максимум.Диаметр вращения над станиной | мм | Φ460 | Φ560 | Φ680 | |
Максимум.Диаметр обработки (диск) | мм | Φ200 | Φ400 | Φ500 | |
Максимум.Диаметр обработки (вал) | мм | Φ140 | Φ280 | Φ320 | |
Максимум.Диаметр вращения над пластиной скольжения | мм | Φ145 | Φ280 | Φ330 | |
Расстояние между центрами | мм | ---- | 460 | 760 | |
Максимум.Длина | мм | 300 | 450 | 750 | |
Максимум.Диаметр отверстия тягового стержня | мм | Φ45 | Φ52 | Φ75 | |
шпиндель | Форма носа шпинделя | А2-5 | А2-6 | А2-8 | |
Диаметр отверстия | мм | Φ56 | Φ66 | Φ86 | |
Конус внутреннего отверстия шпинделя | МТ-6 | МТ-6 | МТ-6 | ||
3-кулачковый патрон | 6〞 | 8〞 | 10〞 | ||
Привод тягового бруса | Гидравлический | Гидравлический | Гидравлический | ||
Максимум.скорость вращения шпинделя | об/мин | 4000 | 4000 | 3000 | |
Сила | кВт | 5,5/7,5 | 15/11 | 15/18,5 | |
Подача | Перемещение по оси X | мм | 420 | 225 | 270 |
Перемещение по оси Z | мм | 330 | 470 | 780 | |
Ось X/Z Быстрая скорость | м/мин | 25 | 25 | 25 | |
Точность | Точность позиционирования (X/Z) | мм | 0,008/0,010 | 0,008/0,010 | 0,008/0,012 |
Повторная точность (X/Z) | мм | 0,004/0,008 | 0,006/0,008 | 0,006/0,008 | |
УВД | Емкость | 4 | 8 | 12 | |
Водить машину | Строка | Сервопривод | Сервопривод | ||
Центральная высота | мм | --- | 80 | 100 | |
Время смены инструмента (TT) | Второй | --- | 0.2 | 0.3 | |
Держатель расточного инструмента | мм | 25 | 32 | 40 | |
Квадратный держатель инструмента | мм | 20 | 25 | 25 | |
Задняя бабка | Путешествовать | мм | МТ-5 | МТ-5 | |
Макс./мин.Длина заготовки | мм | 460/90 | 760/110 | ||
Защитная крышка | Полный Закрытый | Полный Закрытый | Полный Закрытый | ||
Система ЧПУ | стандарт: KND1000 дополнительно: GSK980TC | СИТЕК 6ТА/ФАНУК 0и-ТФ/ГСК988ТА | стандарт: SYTEC 6TA-E опционально: ФАНУК/ГСК/КНД | ||
Вес машины | Кг | 2050 | 3800 | 5300 | |
Общий размер машины (Д * Ш * В) | мм | 1800×1560×1720 | 2450×1650×1780 | 2750×1660×1800 | |
