штат: | |
---|---|
Количество: | |
Стекольная промышленность
Гидравлическая промышленность
Редуктор промышленности
Сапфировая промышленность
Бак охлаждающей жидкости | ездовая собака | выравнивающие клинья | фланец колеса |
инструменты для извлечения колес | стандартное колесо | балансировочная оправка | центры |
полностью закрытая крышка (только для серии MK1320) |
стенд для балансировки колес | магнитный сепаратор | магнитный сепаратор и бумажный фильтр |
алмазная ручка | полное покрытие | торцевой калибр |
закрытый люнет | Измеритель наружного диаметра |
Описание | Ед. изм | МК1620Б*500/750 |
Общая мощность | ||
Максимальная длина шлифования (OD) | мм | 500/750 |
Центральная высота | мм | 135 |
Диам. шлифование (наружный диаметр) | мм | 8-200 |
Максимум.вес заготовки | кг | 50 |
рабочая головка | ||
Центральный конус | МТ | 4 |
Скорость шпинделя (бесступенчатая) | об/мин | 26-260 |
Колесная головка | ||
Максимум.Размер колеса (OD*W*ID) | мм | 500*75*203 |
Окружная скорость колеса | РС | 35 |
Минимальная установка | мм | 0.0001 |
Рабочий стол | ||
Максимум.угол поворота стола | ° | 5(500) 3(750) |
° | 9(500) 8(750) | |
Задняя бабка | ||
Центральный конус | МТ | 4 |
Перо перемещается вручную | мм | 30 |
Электрическая система | ||
система ЧПУ | Стандарт: HNC808DG Опции: Сименс Фанук 0I | |
Мощность мотора шлифовальной бабки | кВт | 7.5 |
Мощность двигателя рабочей головки | кВт | 1.1 |
Точность обработки | ||
Округлость | мкм | 2 |
Цилиндричность | мкм | 5 |
Шероховатость | мкм | Ра 0,32 |
Машина | ||
Масса | кг | 4000(500) 4500(750) |
Размер упаковки (Д*Ш*В) | см | 340*225*228(500) 390*225*228(750) |
Описание | Ед. изм | МК1632*1000/1500 | |
Общая мощность | |||
Максимальная длина шлифования (OD) | мм | 1000/1500 | |
Центральная высота | мм | 180 | |
Диам. шлифование (наружный диаметр) | мм | 8-320 | |
Максимум.вес заготовки | кг | 150 | |
рабочая головка | |||
Центральный конус | МТ | 5 | |
Скорость шпинделя (бесступенчатая) | об/мин | 19-190 | |
Колесная головка | |||
Максимум.Размер колеса (OD*W*ID) | мм | 600*75*305 | |
Окружная скорость колеса | РС | 35 | |
Минимальная установка | мм | 0.0001 | |
Рабочий стол | |||
Максимум.угол поворота стола | CW | ° | 3 |
против часовой стрелки | ° | 7(1000) 6(1500) | |
Задняя бабка | |||
Центральный конус | МТ | 4 | |
Перо перемещается вручную | мм | 30 | |
Электрическая система | |||
система ЧПУ | Стандарт: HNC808DG Опции: Сименс Фанук 0I | ||
Мощность мотора шлифовальной бабки | кВт | 11 | |
Мощность двигателя рабочей головки | кВт | 1.5 | |
Точность обработки | |||
Округлость | мкм | 2.5 | |
Цилиндричность | мкм | 8 | |
Шероховатость | мкм | Ра 0,32 | |
Машина | |||
Масса | кг | 4000(1000) 4800(1500) | |
Размер упаковки (Д*Ш*В) | см | 465*225*228(1000) 585*225*228(1500) |

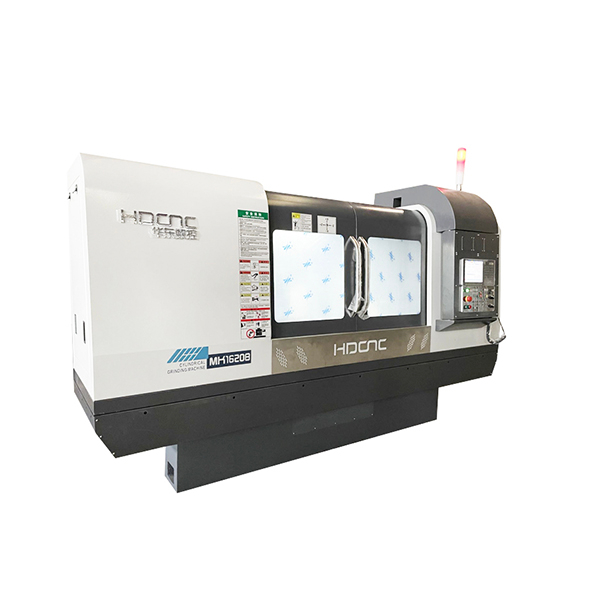

Цилиндрический шлифовальный станок с ЧПУ с 2 осями, в стандартной комплектации с системой HNC808D, Siemens или Fanuc в качестве опции.
Высокая прочность и низкое напряжение материала перлитного чугуна HT300 с высокой жесткостью и стабильностью точности
Система управления станком с дружественным интерфейсом и идеальной функцией сигнализации и диагностики неисправностей оборудования.
стол перемещается по одной V, по одной плоской направляющей
Бесступенчатая рабочая головка помогает выбрать подходящую скорость
Продольное перемещение с гидравлическим приводом
поворотный стол станка для облегчения конусного шлифования
Усовершенствованная система гидростатической смазки
гидравлически управляемая задняя бабка в качестве опции
