Информация о продукте

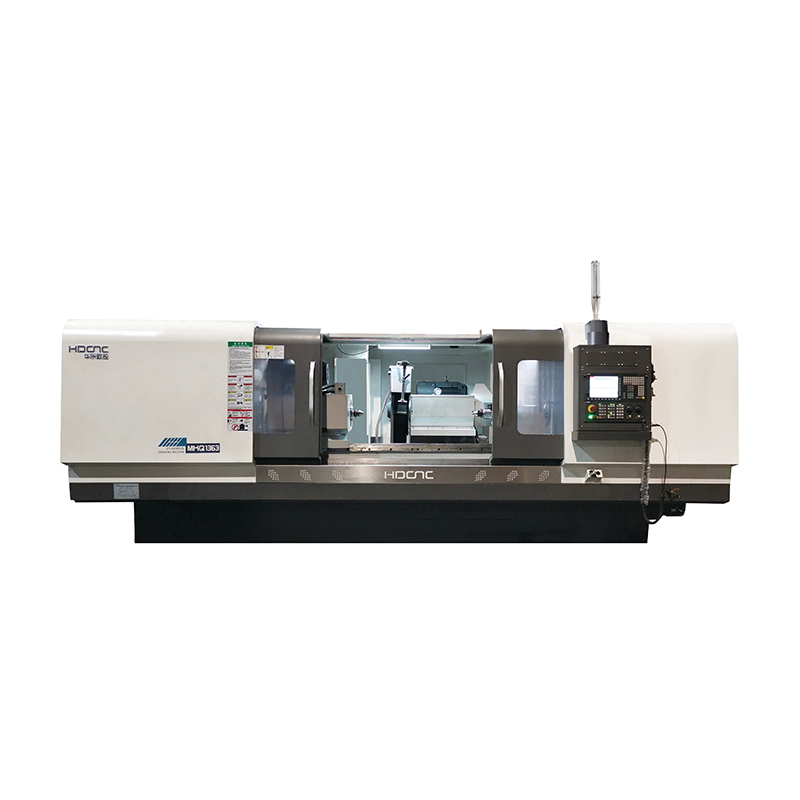

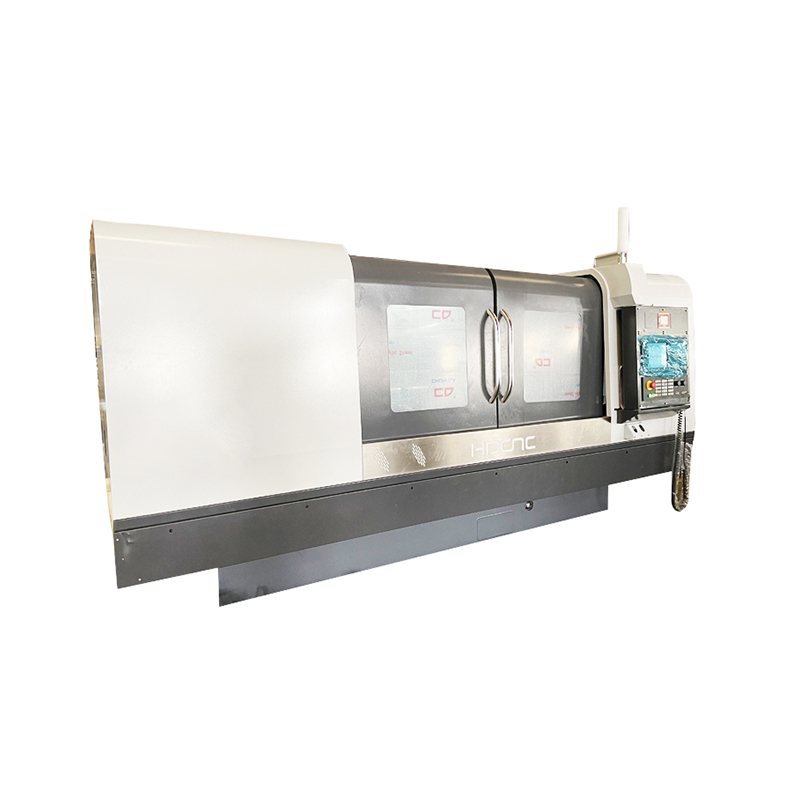

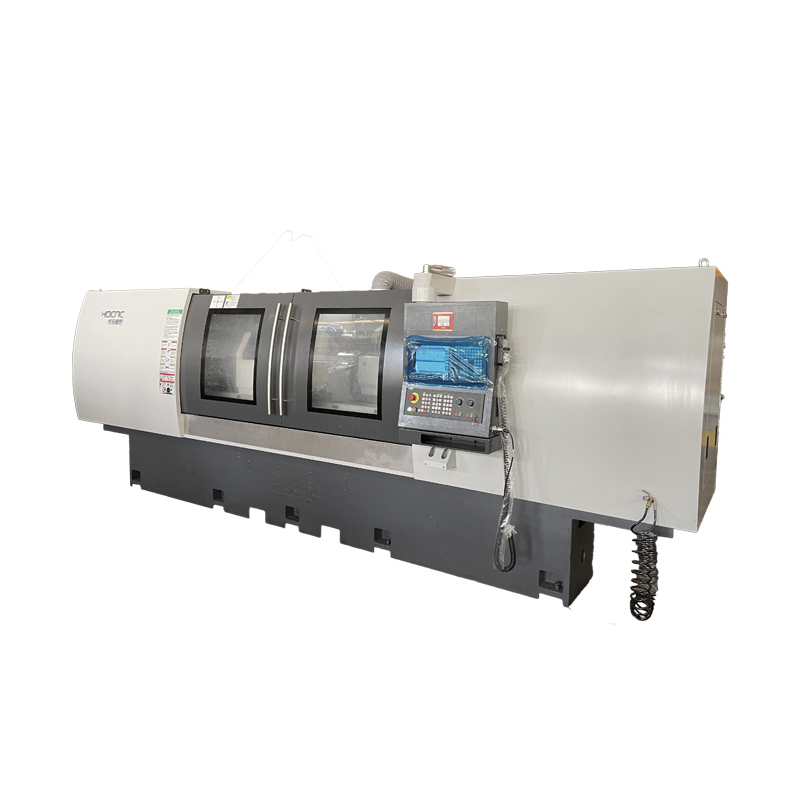

Цилиндрический шлифовальный станок с ЧПУ

Цилиндрический шлифовальный станок с ЧПУ с 2 осями, в стандартной комплектации с системой HNC808D, Siemens или Fanuc в качестве опции.
Высокая прочность и низкое напряжение материала перлитного чугуна HT300 с высокой жесткостью и стабильностью точности
Модель MKS оснащена шлифовальной головкой с высокой линейной скоростью, которая может помочь повысить эффективность обработки.
штат:
Количество:

Применение машины

  • 玻璃行业1

    Стекольная промышленность

    油缸行业1

    Гидравлическая промышленность

    减速机行业1

    Редуктор промышленности

    玻璃行业1

    Сапфировая промышленность

Стандартные аксессуары

Бак охлаждающей жидкости  ездовая собака выравнивающие клинья фланец колеса
инструменты для извлечения колес стандартное колесо   балансировочная оправка  центры
полностью закрытая крышка (только для серии MK1320)

дополнительные аксессуары

стенд для балансировки колес

магнитный сепаратор

магнитный сепаратор и бумажный фильтр

алмазная ручка

полное покрытие торцевой калибр

закрытый люнет

Измеритель наружного диаметра


Параметры машины

Описание

Ед. изм

МК(С)1320Б

Общая мощность



Максимальная длина шлифования (OD)

мм

500/750

Центральная высота

мм

135

Диам. шлифование (наружный диаметр)

мм

8-200

Максимум.вес заготовки

кг

50

рабочая головка



Центральный конус

МТ

4

Скорость шпинделя (бесступенчатая)

об/мин

26-260(60-600)

Колесная головка



Максимум.Размер колеса (OD*W*ID)

мм

400*50*203

Окружная скорость колеса

РС

35(50)

Минимальная установка

мм

0.0001

Рабочий стол



Максимум.угол поворота стола

°

5(500)

3(750)

°

9

Задняя бабка



Центральный конус

МТ

4

Перо перемещается вручную

мм

30

Электрическая система



система ЧПУ


Стандарт: HNC808DG

Опции: Сименс

Фанук 0I

Мощность мотора шлифовальной бабки

кВт

4(11)

Мощность двигателя рабочей головки

кВт

1.1

Точность обработки



Округлость

мкм

2(1,5)

Цилиндричность

мкм

5

Шероховатость

мкм

Ра 0,2

Машина



Масса

кг

МК (S) 1320Bx500: 3000/5500

МК(S)1320Bx750:: 3500/6000

Размер упаковки (Д*Ш*В)

см

285*200*228

340*200*228

Описание

Ед. изм

МК (С) 1332*1000/1500

Общая мощность



Максимальная длина шлифования (OD)

мм

1000/1500

Центральная высота

мм

180

Диам. шлифование (наружный диаметр)

мм

8-320

Максимум.вес заготовки

кг

150

рабочая головка



Центральный конус

МТ

5

Скорость шпинделя (бесступенчатая)

об/мин

19-190(35-350)

Колесная головка



Максимум.Размер колеса (OD*W*ID)

мм

600*75*305 (600*100*203)

Окружная скорость колеса

РС

35 (50)

Минимальная установка

мм

0.0001

Рабочий стол



Максимум.угол поворота стола

CW

°

3

против часовой стрелки

°

7(1000)

6(1500)

Задняя бабка



Центральный конус

МТ

4

Перо перемещается вручную

мм

30

Электрическая система



система ЧПУ


Стандарт: HNC808DG

Опции: Сименс

Фанук 0I

Мощность мотора шлифовальной бабки

кВт

11

Мощность двигателя рабочей головки

кВт

1.5

Точность обработки



Округлость

мкм

2.5

Цилиндричность

мкм

8

Шероховатость

мкм

Ра 0,2

Машина



Масса

кг

4000(1000)

4800(1500)

Размер упаковки (Д*Ш*В)

см

425*225*228(1000)

545*225*228(1500)

Описание

Ед. изм

МКЭ1350

Общая мощность

Максимальная длина шлифования (OD)

мм

1500/2000/3000/4000

Центральная высота

мм

270

Диам. шлифование (наружный диаметр)

мм

25-500

Максимум.вес заготовки

кг

1000

рабочая головка

Центральный конус

МТ

6

Скорость шпинделя (бесступенчатая)

об/мин

10-100

Колесная головка

Максимум.Размер колеса (OD*W*ID)

мм

750*75*305

Окружная скорость колеса

РС

35

Минимальная установка

мм

0.0001

Рабочий стол

Максимум.угол поворота стола

CW

°

3(1500)

2(2000/3000)

1(4000)

против часовой стрелки

°

6(1500)

5 (2000)

3(3000)

2(4000)

Задняя бабка

Центральный конус

МТ

6

Перо перемещается вручную

мм

70

Электрическая система

система ЧПУ


Стандарт: HNC808DG

Опции: Сименс

Фанук 0I

Мощность мотора шлифовальной бабки

кВт

15

Мощность двигателя рабочей головки

кВт

4

Точность обработки

Округлость

мкм

2,5 (1500)

3(2000/3000/4000)

Цилиндричность

мкм

8(1500/2000/3000)

12(4000)

Шероховатость

мкм

Ра 0,3

Машина

Масса

t

10(1500)

11 (2000)

13(3000)

17(4000)

Размер упаковки (Д*Ш*В)

см

543*225*210(1500)

583*225*210(2000)

796*225*210(3000)

996*225*210(4000)

Функции

  • Цилиндрический шлифовальный станок с ЧПУ с 2 осями, в стандартной комплектации с системой HNC808D, Siemens или Fanuc в качестве опции.

  • Высокая прочность и низкое напряжение материала перлитного чугуна HT300 с высокой жесткостью и стабильностью точности

  • Система управления станком с дружественным интерфейсом и идеальной функцией сигнализации и диагностики неисправностей оборудования.

  • стол перемещается по одной V, по одной плоской направляющей

  • Бесступенчатая рабочая головка помогает выбрать подходящую скорость

  • Продольное перемещение с гидравлическим приводом

  • поворотный стол станка для облегчения конусного шлифования

  • Усовершенствованная система гидростатической смазки

  • гидравлически управляемая задняя бабка в качестве опции

  • Модель MKS оснащена шлифовальной головкой с высокой линейной скоростью, что может помочь повысить эффективность обработки.
