Автозапчасти
Производитель машины
Аэрокосмическая промышленность
Форма
| Система охлаждения | рабочий свет | выравнивающие клинья | фундаментный винт | фланец колеса |
| оправка для балансировки колес | магнитный патрон | стандартное колесо | Руководство по эксплуатации | база для правки колес |
алмазная ручка | магический разделитель | стенд для балансировки колес | УЦИ |
Описание | Единица | М7130А | |
Размер стола (Д * Ш) | мм | 1000*300 | |
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1000*300*400 | |
Продольное перемещение | мм | 200-1100 | |
Продольная скорость стола | мм/мин | 3-27 | |
Т-образный паз стола (№*ширина) | мм | 3*18 | |
Расстояние от центра шпинделя до стола поверхность | мм | 600 | |
Макс.загрузка стола (включая магнитный патрон) | 470 | ||
Размер магнитного патрона | мм | 300*1000 | |
Размер колеса (OD*Width*ID) | мм | 400*40*127 | |
Скорость шпинделя (бесступенчатая) | об/мин | 1440 | |
Скорость рабочего стола | м/мин | 3-27 | |
Поперечное перемещение колесной бабки | Непрерывная скорость подачи | м/мин | 0,5-4,5 |
Прерывистая подача | мм/т | 3-30 | |
Вертикальное перемещение колеса | Быстрая скорость | мм/мин | 400 |
Подача маховика на грамм. | мм/гр. | 0.005 | |
Подача маховика на оборот. | мм/об. | 0.645 | |
Шпиндельный двигатель | кВт | 7.5 | |
Гидравлический двигатель | кВт | 3 | |
Двигатель охлаждающей жидкости | кВт | 0.125 | |
Подъемный двигатель | кВт | 0.37 | |
Общая номинальная мощность | кВт | 11 | |
Шероховатость поверхности | мкм | Ra0,63 | |
Вес брутто | кг | 3500 | |
Размер упаковки (Д*Ш*В) | мм | 2840*1710*2130 | |
Описание | Единица | М7140 | М7140А*1600 | М7140А*2200 | |||
Размер стола (Д * Ш) | мм | 1000*400 | 1600*400 | 2200*400 | |||
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1000*400*400 | 1600*400*400 | 2200*400*400 | |||
Продольное перемещение | мм | 200-1100 | 200-1700 | 200-2300 | |||
Размер магнитного патрона | мм | 400*1000 | 400*1600 | 400*2200 | |||
Макс.загрузка таблицы(включая magentic патрон) | кг | 630 | 1000 | 1380 | |||
Продольная скорость стола | мм/мин | 3-27 | |||||
Т-образный паз стола (№*ширина) | мм | 3*18 | |||||
Расстояние от центра шпинделя до стола поверхность | мм | 600 | |||||
Размер колеса (OD*Width*ID) | мм | 400*40*127 | |||||
Скорость шпинделя (бесступенчатая) | об/мин | 1440 | |||||
Скорость рабочего стола | м/мин | 3-27 | |||||
Поперечное перемещение колесной бабки | Непрерывная скорость подачи | м/мин | 0,5-4,5 | ||||
Прерывистая подача | мм/т | 3-30 | |||||
Подача маховика на грамм. | мм/грамм | 0.02 | |||||
Вертикальное перемещение колеса | Быстрая скорость | мм/мин | 400 | ||||
Подача маховика на грамм. | мм/гр. | 0.005 | |||||
Подача маховика на оборот. | мм/об. | 0.645 | |||||
Шпиндельный двигатель | кВт | 7.5 | |||||
Гидравлический двигатель | кВт | 3 | |||||
Двигатель охлаждающей жидкости | кВт | 0.125 | |||||
Подъемный двигатель | кВт | 0.37 | |||||
Общая номинальная мощность | кВт | 11 | |||||
Шероховатость поверхности | мкм | Ra0,63 | |||||
Вес брутто | кг | 4700 | 6600 | 8000 | |||
Размер упаковки (Д*Ш*В) | см | 295*220*233 | 500*220*233 | 680*220*233 | |||
Описание | Единица | М7150А | М7150А*1600 | М7150А*2200 | |||
Размер стола (Д * Ш) | мм | 1000*500 | 1600*500 | 2200*500 | |||
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1000*500*500 | 1600*500*500 | 2200*500*500 | |||
Продольное перемещение | мм | 200-1100 | 200-1700 | 200-2300 | |||
Размер магнитного патрона | мм | 500*1000 | 500*1600 | 500*2200 | |||
Макс.загрузка таблицы(включая magentic патрон) | кг | 700 | 1240 | 1410 | |||
Продольная скорость стола | мм/мин | 3-27 | |||||
Т-образный паз стола (№*ширина) | мм | 3*22 | |||||
Расстояние от центра шпинделя до стола поверхность | мм | 700 | |||||
Размер колеса (OD*Width*ID) | мм | 400*40*203 | |||||
Скорость шпинделя (бесступенчатая) | об/мин | 1440 | |||||
Скорость рабочего стола | м/мин | 3-27 | |||||
Поперечное перемещение колесной бабки | Непрерывная скорость подачи | м/мин | 0,5-4,5 | ||||
Прерывистая подача | мм/т | 3-30 | |||||
Подача маховика на грамм. | мм/грамм | 0.02 | |||||
Вертикальное перемещение колеса | Быстрая скорость | мм/мин | 400 | ||||
Подача маховика на грамм. | мм/гр. | 0.005 | |||||
Подача маховика на оборот. | мм/об. | 0.515 | |||||
Шпиндельный двигатель | кВт | 7.5 | |||||
Гидравлический двигатель | кВт | 5.5 | |||||
Двигатель охлаждающей жидкости | кВт | 0.125 | |||||
Подъемный двигатель | кВт | 0.55 | |||||
Общая номинальная мощность | кВт | 12.25 | |||||
Шероховатость поверхности | мкм | Ra0,63 | |||||
Вес брутто | кг | 5000 | 7100 | 8500 | |||
Размер упаковки (Д*Ш*В) | см | 320*228*252 | 520*228*252 | 680*228*252 | |||

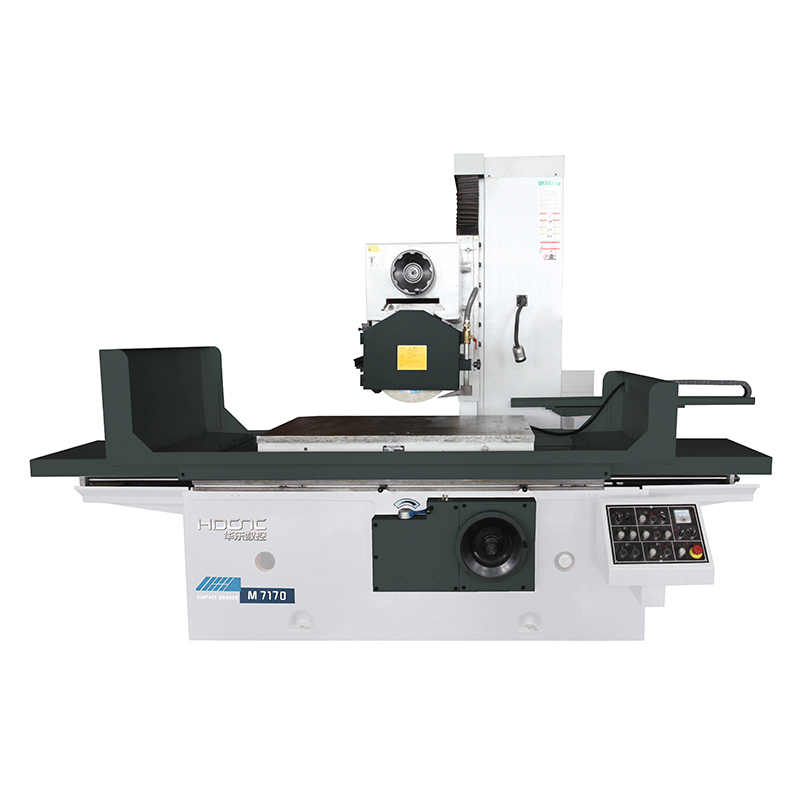

Описание | Единица | М7170А*1250 | М7170А*1600 | М7170А*2200 | |||
Размер стола (Д * Ш) | мм | 1250*700 | 1600*700 | 2200*700 | |||
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1250*700*500 | 1600*700*500 | 2200*700*500 | |||
Продольное перемещение | мм | 200-1350 | 200-1700 | 200-2300 | |||
Размер магнитного патрона | мм | 700*1250 | 700*1600 | 700*2200 | |||
Макс.загрузка таблицы(включая magentic патрон) | кг | 1100 | 1400 | 1800 | |||
Продольная скорость стола | мм/мин | 3-27 | |||||
Т-образный паз стола (№*ширина) | мм | 3*22 | |||||
Расстояние от центра шпинделя до стола поверхность | мм | 700 | |||||
Размер колеса (OD*Width*ID) | мм | 400*50*203 | |||||
Скорость шпинделя (бесступенчатая) | об/мин | 1440 | |||||
Скорость рабочего стола | м/мин | 3-27 | |||||
Поперечное перемещение колесной бабки | Непрерывная скорость подачи | м/мин | 0,5-4,5 | ||||
Прерывистая подача | мм/т | 3-30 | |||||
Подача маховика на грамм. | мм/грамм | 0.02 | |||||
Вертикальное перемещение колеса | Быстрая скорость | мм/мин | 400 | ||||
Подача маховика на грамм. | мм/гр. | 0.005 | |||||
Подача маховика на оборот. | мм/об. | 0.515 | |||||
Шпиндельный двигатель | кВт | 11 | |||||
Гидравлический двигатель | кВт | 5.5 | |||||
Двигатель охлаждающей жидкости | кВт | 0.125 | |||||
Поперечный двигатель | кВт | 0.55 | |||||
Подъемный двигатель | кВт | 0.55 | |||||
Общая номинальная мощность | кВт | 19.75 | |||||
Шероховатость поверхности | мкм | Ra0,63 | |||||
Вес брутто | кг | 6200 | 6600 | 7200 | |||
Размер упаковки (Д*Ш*В) | см | 385*228*255 | 560*228*255 | 680*228*255 | |||
Описание | Единица | М7180*1600 | М7180*2200 | М7180*3000 | |||
Размер стола (Д * Ш) | мм | 1600*800 | 2200*800 | 3000*800 | |||
Максимальный размер шлифования заготовки (Д * Ш) | мм | 1600*800*500 | 2200*800*500 | 3000*800*500 | |||
Продольное перемещение | мм | 200-1700 | 200-2300 | 200-3100 | |||
Размер магнитного патрона | мм | 800*1600 | 800*2200 | 800*3000 | |||
Макс.загрузка таблицы(включая magentic патрон) | кг | 1600 | 2000 | 3000 | |||
Продольная скорость стола | мм/мин | 3-27 | |||||
Т-образный паз стола (№*ширина) | мм | 3*22 | |||||
Расстояние от центра шпинделя до стола поверхность | мм | 700 | |||||
Размер колеса (OD*Width*ID) | мм | 450*63*203 | |||||
Скорость шпинделя (бесступенчатая) | об/мин | 1440 | |||||
Скорость рабочего стола | м/мин | 3-27 | |||||
Поперечное перемещение колесной бабки | Непрерывная скорость подачи | м/мин | 0,5-4,5 | ||||
Прерывистая подача | мм/т | 3-30 | |||||
Подача маховика на грамм. | мм/грамм | 0.02 | |||||
Вертикальное перемещение колеса | Быстрая скорость | мм/мин | 400 | ||||
Подача маховика на грамм. | мм/гр. | 0.005 | |||||
Подача маховика на оборот. | мм/об. | 0.515 | |||||
Шпиндельный двигатель | кВт | 15 | |||||
Гидравлический двигатель | кВт | 5.5 | |||||
Двигатель охлаждающей жидкости | кВт | 0.125 | |||||
Поперечный двигатель | кВт | 0.75 | |||||
Подъемный двигатель | кВт | 0.75 | |||||
Общая номинальная мощность | кВт | 28.75 | |||||
Шероховатость поверхности | мкм | Ra0,63 | |||||
Вес брутто | кг | 9500 | 11000 | 13000 | |||
Размер упаковки (Д*Ш*В) | см | 490*260*270 | 570*260*270 | 865*260*270 | |||
Фундамент из высокопрочного чугуна
Поперечное движение осуществляется шарико-винтовой передачей, высокой точностью передачи и простотой обслуживания.
Продольное перемещение гидравлически с переменной скоростью
Вертикальное перемещение вручную или моторным приводом
Машина подходит для тяжелого шлифования с высокой эффективностью шлифования.
Направляющая с принудительной смазкой продлевает срок службы машины
Станок может быть расширен до вертикального типа ПЛК или двухосевого типа ПЛК, названного M71XXD/M71XXPC2.
За исключением модели M7180, все они могут быть типа B (расстояние от центральной линии шпинделя до стола 1000 мм) или типа C (расстояние от центральной линии шпинделя до стола 1400 мм), остальные параметры такие же, как у типа A (за исключением высота и вес машины).
